产品概述

MX5012A-ME8 双频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac 协议的双频无线 AP，支持 MIMO 标准，最高速率1167Mbps，最高接入数量 128 个，支持 AP/Client 多种工作模式，满足不同的应用需求；采用 POE 远程供电，使网络部署更加灵活，采用千兆电口上行链路，保证无线高速传输；灵活适用于不同的网络接入方案。支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足管廊、工厂、园区等智慧无线覆盖需求。支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

MX5012A-ME8 能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。支持点对点、点对多点中继网桥，实现不便布线区域无线覆盖。产品融合了多项业界领先的核心成 果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac 标准
• 最高传输速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实
• 现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持网页管理，使得设备的安装维护更加便捷
• 支持无线控制器（AC）管理，实现远程集中配置与升级管理
• 支持 802.3at 协议（POE）
• 支持吸顶式安装、抱杆式安装，适应不同场景安装
• 支持千兆以太网口，适应多类型网络接入
• 防护等级达到 IP68，适应多种环境

产品规格

硬件规格
外壳	金属+PC
主机尺寸	262mm*194mm*72mm
主机净重	1450g
安装方式	吸顶式安装（标配）、抱杆式安装（选配）
防护等级	IP68
天线增益	8dBi
天线类型	内置双频定向天线
传输距离	0～200m
供电方式	48V 0.5A POE
最大功耗 (W)	<12W
最大发射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按键	1*Reset 键
指示灯	1*POWER 指示灯、1*2.4G 工作指示灯、1*5.8G 工作指示灯
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH 不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
安装套件	2 x M25 PG 防水接头
	1 x 抱杆式安装套件
	1 x 48V 0.5A POE 适配器
	1 x AC 电源线
	1 x 产品使用说明书
	1 x 产品合格证&保修卡
软件规格
工作协议	802.11 a/b/g/n/ac
最高速率	1167Mbps
频率范围	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道宽度	20/40/80MHz
工作模式	接入点，客户端，WDS 接入点，WDS 客户端
安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
应用模式	AP、Client
配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
以太网软件特性	支持 IPv4/IPv6 双协议栈
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的无缝漫游
动态频率选择	支持智能信道分析&自动最优信道选择
	支持 5.8GHz DFS
智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
定位服务	支持无线探针功能，对接定位服务器，可满足智慧管廊、智慧工厂等场景下的定位需求
其他	定时重启，QoS，Watchdog
应用场景	无线视频监控（交通、城市、公安、油气田管道、森林防火防盗、小区等重点区域监控） 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖；运营商无线骨干网构建； 农村信息化建设无线网络覆盖



产品尺寸

接口图示

吸顶式安装图示

吸顶式安装步骤：

1、使用4颗M4x30的自攻螺丝将吸顶支架固定在墙壁上；

2、使用4颗M4x10螺丝将安装支架固定在整机上；

3、将装好安装支架的整机沿着吸顶支架的导槽推进，并最终与吸顶支架的耳朵碰到一起无法推进，用M3x8螺丝固定。

吸顶式安装天线辐射图

应用场景

产品概述

MX6023A-Mi6 三频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac/ax 协议的双频无线 AP，最高速率 6573Mbps，优化使用频宽和上网速度；能够支持 AP/Client 多种工作模式，满足不同的应用需求。采用 POE 远程供电，使网络部署更加灵活，采用2.5Gbps 电口上行链路，保证无线高速传输；灵活适用于不同的网络接入方案；支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足管廊、工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

MX6023A-MI6高密无线AP能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。支持点对点，点对多点中继网桥，实现不便布线区域无线覆盖。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

产品特征

• 支持IEEE 802.11 a/b/g/n/ac/ax三频并发

• 使用4x4 MIMO技术，整机传输速率可达6573Mbps

• 采用10/100/1000Mbps/2.5Gbps以太网端口上行，万兆光接口，保证无线高速传输

• POE远程电源使网络部署更容易

• 采用最高防护等级IP68的外壳设计

• 支持点对点和点对点多点中继网桥功能，提高了室外组网的可行性

产品规格

硬件规格
外壳	金属+PC
主机尺寸	262mm*194mm*72mm
主机净重	1750g
安装方式	吸顶式安装（标配）、抱杆式安装（选配）
防护等级	IP68
天线增益	6dBi
天线类型	内置全向天线
传输距离	0~100m
供电方式	48V 1.25A POE
最大功耗 (W)	<30W
最大发射功率	2.4G：24dBm；5.8G：24dBm   5.8G 4*4 30dBm
接口 (WAN)	100/1000Mbps/2.5Gbps
接口 (LAN)	100/1000Mbps/2.5Gbps 或10G SFP光口
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH 不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
安装套件	2 x M25 PG防水接头 1 x 抱杆式安装套件 1 x 48V 1.25A POE适配器 1 x AC电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格
工作协议	802.11a/b/g/n/ac/ax
最高速率	6573.5Mbps
频率范围	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道宽度	20/40/80/160MHz
工作模式	接入点，客户端，WDS接入点，WDS客户端
安全配置	WPA2-PSK，WPA3-SAE
应用模式	AP、Client
配置管理	支持网页配置、支持AC远程管理、支持SNMP管理
以太网软件特性	支持IPv4/IPv6双协议栈，1024-QAM、MU-MIMO、UL/DL OFDMA、Network processing unit (NPU)、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于802.11kvr 的无缝漫游
动态频率选择	支持智能信道分析&自动最优信道选择，支持5.8GHz DFS
智能带宽限速	支持基于IP和MAC的上下行速率限制
物联网扩展	预留UART接口，支持蓝牙、ZigBee、UWB等物联网应用扩展
其他	定时重启，QoS，Watchdog
应用场景
应用场景	各类高密场合：体育场,大型会议， 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖 运营商无线骨干网构建 农村信息化建设无线网络覆盖

产品概述

MX5012A-DI12 双频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac 协议的双频无线 AP，支持 MIMO 标准，最高速率1167Mbps，最高接入数量可达 128 个，支持 AP/Client 多种工作模式，满足不同的应用需求；采用 POE 远程供电，使网络部署更简单，采用千兆电口上行链路，保证无线高速传输；灵活适用于不同的网络接入方案。支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足管廊、工厂、园区等智慧无线覆盖需求。支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

MX5012A-DI12 能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务；支持点对点、点对多点中继网桥，实现不便布线区域无线覆盖。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac 标准
• 最高传输速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实
• 现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持网页管理，使得设备的安装维护更加便捷
• 支持无线控制器（AC）管理，实现远程集中配置与升级管理
• 支持 802.3at 协议（POE）
• 支持吸顶式安装、抱杆式安装，适应不同场景安装
• 支持千兆以太网口，适应多类型网络接入
• 防护等级达到 IP68，适应多种环境

产品规格

硬件规格
外壳	金属+PC
主机尺寸	262mm*194mm*72mm
主机净重	1480g
安装方式	吸顶式安装（标配）、抱杆式安装（选配）
防护等级	IP68
天线增益	12dBi
天线类型	内置双频定向天线
传输距离	0～500m
供电方式	48V 0.5A POE
最大功耗 (W)	<12W
最大发射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按键	1*Reset 键
指示灯	1*POWER 指示灯、1*2.4G 工作指示灯、1*5.8G 工作指示灯
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH 不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
安装套件	2 x M25 PG 防水接头
	1 x 吸顶式安装套件
	1 x 48V 0.5A POE 适配器
	1 x AC 电源线
	1 x 产品使用说明书
	1 x 产品合格证&保修卡
软件规格
工作协议	802.11 a/b/g/n/ac
最高速率	1167Mbps
频率范围	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道宽度	20/40/80MHz
工作模式	接入点，客户端，WDS 接入点，WDS 客户端
安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
应用模式	AP、Client
配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
以太网软件特性	支持 IPv4/IPv6 双协议栈
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的无缝漫游
动态频率选择	支持智能信道分析&自动最优信道选择
	支持 5.8GHz DFS
智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
定位服务	支持无线探针功能，对接定位服务器，可满足智慧管廊、智慧工厂等场景下的定位需求
其他	定时重启，QoS，Watchdog
应用场景	企业无线覆盖，综合管廊覆盖，智慧园区无线覆盖，智能工厂无线覆盖，智慧景区无线覆盖，数字化仓储无线覆盖，高教、普教校园无线覆盖

产品尺寸

接口图示

吸顶式安装图示

吸顶式安装步骤：

1、使用4颗M4x30的自攻螺丝将吸顶支架固定在墙壁上；

2、使用4颗M4x10螺丝将安装支架固定在整机上；

3、将装好安装支架的整机沿着吸顶支架的导槽推进，并最终与吸顶支架的耳朵碰到一起无法推进，用M3x8螺丝固定。

吸顶式安装天线辐射图

应用场景

产品描述

MX6022A-DI12 双频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac/ax 协议的双频无线 AP，最高速率 1773.5Mbps或2974Mbps，优化使用频宽和上网速度；能够支持 AP/Client 多种工作模式，满足不同的应用需求。

灵活适用于不同的网络接入方案，支持无线定位功能，满足管廊、工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

本产品能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。其结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

*码讯MX6022A系列具有多个版本，具体参数以规格书为准。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac/ax 标准
• 最高传输速率 573.5Mbps（2.4G）& 1200Mbps（5.8G）
• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求
• 系统支持主备双固件切换，双固件分区自动同步备份、系统故障自动检测切换，增强设备稳定性，实现系统故障自动恢复功能
• 支持网页管理，使得设备的安装维护更加便捷
• 支持无线控制器（AC）管理，实现远程集中配置与升级管理
• 支持 802.3af 协议（POE）
• 支持吸顶式安装、杆架式安装，适应不同场景安装
• 防护等级达到 IP68，适应多种环境
• *无线控制器需要另行购买

产品规格

硬件规格	外壳	金属+PC
	主机尺寸(mm)	262mm*194mm*72mm
	净重(kg)	1450g
	安装方式	吸顶式安装（标准）、杆架式安装（可选）
	防护等级	IP68
	天线增益	12dBi
	天线类型	内置双频定向天线
	供电方式	48V 1.25A POE
	最大功耗(W)	≤18W
	最大发射功率	26dBm
	接口 (WAN)	10/100/1000Mbps/2.5Gbps
	工作温度	-40℃~70℃
	存储温度	-40℃~85℃
	工作湿度	5%~95%RH 不凝结
	浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
	静电释放抗扰度	接触放电：6KV，空气放电：8KV
	安装套件	2 x RJ45 M22 PG 防水接头（可选 SFP 防水接头） 1 x 安装套件 1 x 48V 1.25A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格	工作协议	802.11a/b/g/n/ac/ax
	最高速率	1773.5Mbps
	频率范围	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道宽度	20/40/80/160MHz *ax3000支持160Mhz
	工作模式	WDS 接入点，WDS 客户端
	安全配置	WPA2-PSK，WPA3-SAE
	应用模式	WDS 接入点，WDS 客户端
	配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
	以太网软件特性	支持 IPv4/IPv6 双协议栈 DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
	动态频率选择	支持智能信道分析&自动最优信道选择 支持 5.8GHz DFS
	智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
	物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
	其他	定时重启，QoS，Watchdog
	应用场景	无线视频监控（交通、城市、公安、油气田管道、森林防火防盗、小区等重点区域监控） 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖 运营商无线骨干网构建 农村信息化建设无线网络覆盖

产品尺寸

接口图示

天线辐射图

产品概述

码讯MD5012A-ME5 ，是一款支持 IEEE 802.11a/b/g/n/ac 协议的双频无线 AP，广泛用于“智能制造车间、物流仓储的AGV调度系统、移动机器人巡检、柔性生产线PLC无线通信”等场景。支持Profinet、Modbus TCP/IP 等工业以太网协议无线透传，实现PLC、HMI、伺服系统间的稳定无线连接”。基于802.11k/v/r 协议的无缝漫游，确保AGV、机器人在移动过程中控制信号不中断，切换时间<50ms”。智能流量整形与QoS优先级策略，为运动控制指令、IO信号提供低延迟、低抖动的传输。标准DIN导轨安装，轻松集成于电气控制柜，节省空间，部署便捷”



产品特征

• 支持 IEEE 802.11 a/b/g/n/ac 标准
• 最高传输速率 300Mbps（2.4G）&867Mbps（5.8G）
• 支持KVR快速漫游协议
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持网页管理，使得设备的安装维护更加便捷
• 支持无线控制器（AC）管理，实现远程集中配置与升级管理
• 支持 802.3at 协议（POE）
• 支持导轨式安装
• 支持千兆以太网口，适应多类型网络接入
• 防护等级达到 IP41

产品规格

硬件规格
外壳	金属
主机尺寸	120mm*111mm*36mm
主机净重	430g
安装方式	导轨式安装
防护等级	IP41
天线增益	5dBi
天线类型	外置全向天线
传输距离	0～50m
供电方式	48V 0.5A POE/DC 24V~48V
最大功耗 (W)	<12W
最大发射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按键	1*Reset 键
指示灯	1*POWER 指示灯、1*STA 指示灯、1*2.4G 工作指示灯、1*5.8G 工作指示灯、
	3*信号强度指示灯
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH 不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
产品附件	1 x 产品使用说明书
	1 x 产品合格证&保修卡
软件规格
工作协议	802.11 a/b/g/n/ac
最高速率	1167Mbps
频率范围	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道宽度	20/40/80MHz
工作模式	接入点，客户端，WDS 接入点，WDS 客户端
安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
应用模式	AP、Client
配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
以太网软件特性	支持 IPv4/IPv6 双协议栈
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
动态频率选择	支持智能信道分析&自动最优信道选择，支持 5.8GHz DFS
智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
其他	定时重启，QoS，Watchdog

产品尺寸

天线辐射图

产品概述

MX6522A是一款支持5G NR/NSR的工业级高速5G无线路由器CPE，支持IEEE 802.11a/b/g/n/an/ac/ax 协议的双频无线, WIFI速率可达1773Mbps。且可通过上行蜂窝5G的接入，享受高速，稳定的网络。

2X2MIMO大功率WIFI6：,覆盖半径约150-200米（无遮挡的情况下）。采用2.5Gbps电口上行链路，保证高速传输；采用POE++远程供电，使网络部署更简单。支持 AP/Client多种工作模式，满足不同的应用需求。

WIFI支持点对点，点对多点无线中继桥接功能，实现不便布线区域的无线覆盖；支持胖瘦一体，支持无线定位功能，满足管廊、工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

产品结构设计充分考虑到恶劣环境下的应用，设计符合IP68标准，是工业级5G CPE的理想选择。

产品规格

产品描述

MX6023A-MI8三频无线接入点，是一款支持 802.11a/b/g/n/ac/ax 协议的三频无线 AP，最高速率 6573Mbps，优化使用频宽和上网速度；能够支持 AP/Client 多种工作模式，满足不同的应用需求。

灵活适用于不同的网络接入方案，支持无线定位功能，满足管廊、工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

本产品能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。其结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac/ax 标准
• 最高传输速率 573.5Mbps（Radio1 2.4G）& 1200Mbps（Radio2 5.8G1）&  4800Mbps（Radio3 5.8G2）
• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求
• 系统支持主备双固件切换，双固件分区自动同步备份、系统故障自动检测切换，增强设备稳定性，实现系统故障自动恢复功能
• 支持网页管理，使得设备的安装维护更加便捷
• 支持无线控制器（AC）管理，实现远程集中配置与升级管理
• 支持 802.3af 协议（POE）
• 支持吸顶式安装、杆架式安装，适应不同场景安装
• 防护等级达到 IP68，适应多种环境
• *无线控制器需要另行购买

产品规格

硬件规格	外壳	金属+PC
	主机尺寸(mm)	262mm*194mm*72mm
	净重(kg)	1750g
	安装方式	杆架式安装
	防护等级	IP68
	天线增益	2.4G：8dBi 5.8G：7dBi
	天线类型	外置全向天线
	传输距离	0~150m
	供电方式	48V 1.25A POE
	最大功耗(W)	≤30W
	最大发射功率	30dBm
	接口	WAN:10/100/1000Mbps/2.5Gbps电口 ,LAN: 10/100/1000Mbps/2.5Gbps电口或1G/10G SFP光口
	工作温度	-40℃~70℃
	存储温度	-40℃~85℃
	工作湿度	5%~95%RH 不凝结
	浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
	静电释放抗扰度	接触放电：6KV，空气放电：8KV
	安装套件	2 x RJ45 M22 PG 防水接头（可选 SFP 防水接头） 1 x 安装套件 1 x 48V 1.25A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格	工作协议	802.11a/b/g/n/ac/ax
	最高速率	6573.5Mbps
	频率范围	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道宽度	20/40/80/160MHz
	工作模式	WDS 接入点，WDS 客户端
	安全配置	WPA2-PSK，WPA3-SAE
	应用模式	WDS 接入点，WDS 客户端
	配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
	以太网软件特性	支持 IPv4/IPv6 双协议栈 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN
	漫游	基于 802.11kvr 的无缝漫游
	动态频率选择	支持智能信道分析&自动最优信道选择 支持 5GHz DFS
	智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
	物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
	其他	定时重启，QoS，Watchdog
	应用场景	高密场景：体育场，大型会议室，商场，学校等 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖 运营商无线骨干网构建   农村信息化建设无线网络覆盖

产品尺寸

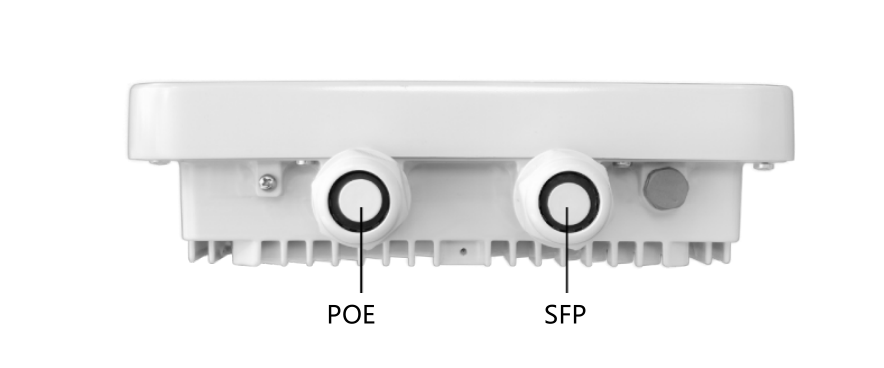

接口图示

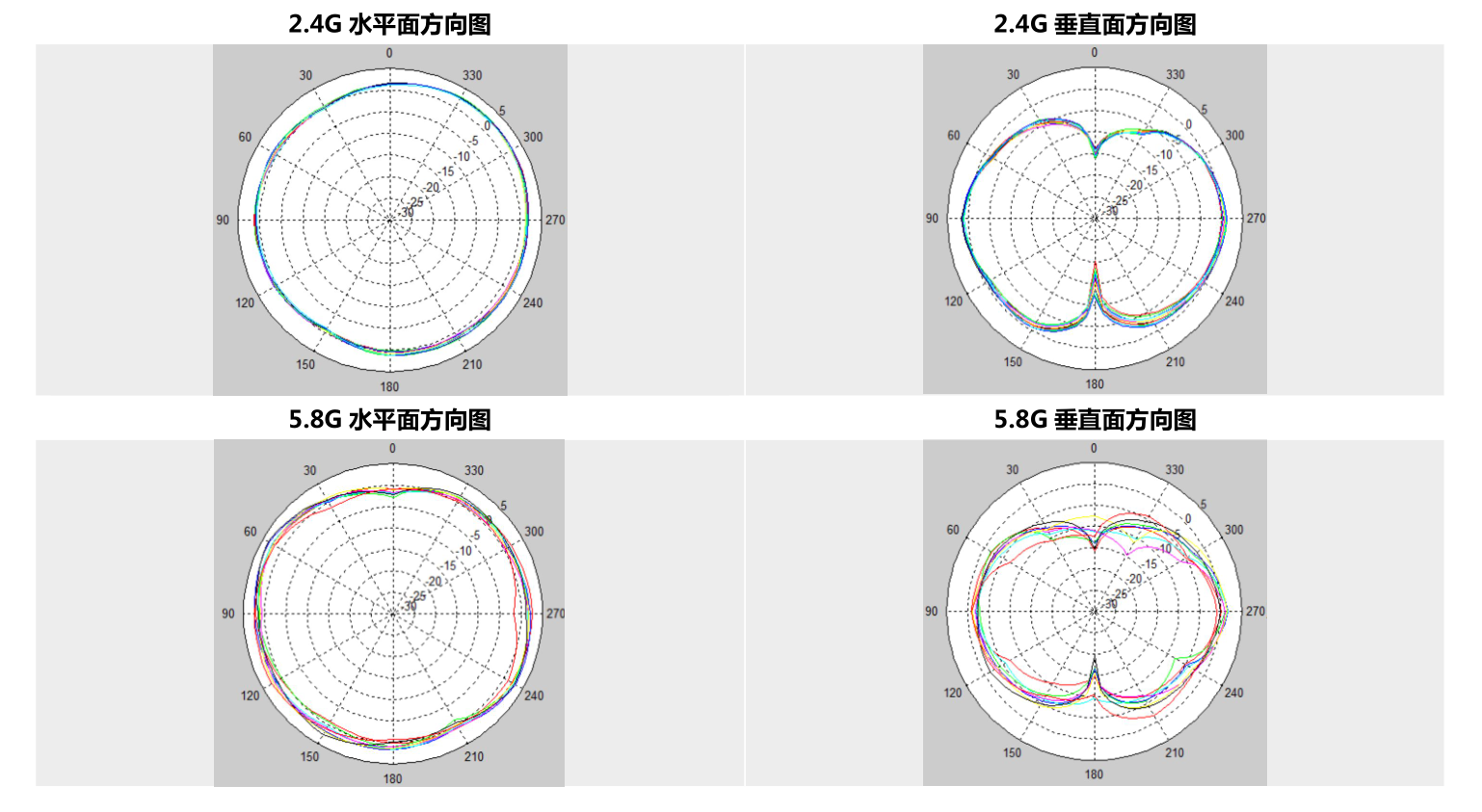

天线辐射图

产品特征

MX6022A-ME8 双频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac/ax 协议的双频无线 AP，最高速率 1773.5Mbps或2974Mbps，优化使用频宽和上网速度；能够支持 AP/Client 多种工作模式，满足不同的应用需求。采用 POE 远程供电，使网络部署更加灵活，采用2.5Gbps 电口上行链路，保证无线高速传输；灵活适用于不同的网络接入方案；支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足管廊、工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

MX6022A-ME8 能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。支持点对点，点对多点中继网桥，实现不便布线区域无线覆盖。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

*码讯MX6022A-具有多个版本，具体参数以规格书为准。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac/ax 标准

• 最高传输速率 574.5Mbps（2.4G）& 1200Mbps或2400Mbps（5.8G）

• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构

• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求

• 系统支持主备双固件切换，双固件分区自动同步备份、系统故障自动检测切换，增强设备稳定性，实现系统故障自动恢复功能

• 支持网页管理，使得设备的安装维护更加便捷

• 支持无线控制器（AC）管理，实现远程集中配置与升级管理

• 支持 802.3af 协议（POE）

• 支持吸顶式安装、杆架式安装，适应不同场景安装

• 支持2.5G以太网口/SFP，适应多类型网络接入

• 防护等级达到 IP68，适应多种环境

• *无线控制器需要另行购买

  产品规格

  硬件规格	外壳	金属+PC
  	主机尺寸(mm)	262mm*194mm*72mm
  	净重(kg)	1450g
  	安装方式	杆架式安装（可选）
  	防护等级	IP68
  	天线增益	2.4G：8dBi 5.8G：7dBi
  	天线类型	双频全向外置置天线
  	供电方式	48V 0.5A POE
  	最大功耗(W)	18W
  	最大发射功率	2.4G：25dBm；5.8G：24dBm
  	接口 (WAN)	10/100/1000M/2.5Gbps
  	接口 (LAN)	10/100/1000M/2.5G or 1000M/2.5G SFP
  	按键	1*Reset 键
  	指示灯	1*POWER 指示灯、1*系统指示灯、1*2.4G 工作指示灯、1*5.8G 工作指示灯
  	工作温度	-40℃~70℃
  	存储温度	-40℃~85℃
  	工作湿度	5%~95%RH 不凝结
  	浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
  	静电释放抗扰度	接触放电：6KV，空气放电：8KV
  	安装套件	2 x RJ45 M25 PG 防水接头（可选 SFP 防水接头） 1 x 报杆安装套件 1 x 48V 0.5A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
  软件规格	工作协议	802.11a/b/g/n/ac/ax
  	最高速率	1774，2974Mbps （不同版本）
  	频率范围	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
  	信道宽度	20/40/80/160MHz     *160Mhz AX3000版本
  	工作模式	接入点、客户端、WDS接入点、WDS客户端
  	安全配置	WPA2-PSK，WPA3 隐藏SSID，IP/MAC过滤
  	应用模式	AP、Client
  	配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
  	以太网软件特性	支持 IPv4/IPv6 双协议栈 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN
  	漫游	基于 802.11r 的无缝漫游
  	动态频率选择	支持智能信道分析&自动最优信道选择 支持 5GHz DFS
  	智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
  	物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
  	定位服务	支持无线探针功能，对接定位服务器，可满足智慧管廊、智慧工厂等场景下的定位需求（定位版本）
  	其他	定时重启，VLAN支持，QoS，Watchdog
  	应用场景	企业无线覆盖，综合管廊覆盖，智慧园区无线覆盖，智能工厂无线覆盖，智慧景区无线覆 盖，数字化仓储无线覆盖，高教、普教校园无线覆盖

产品概述

MX6022A-MI6 双频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac/ax 协议的双频无线 AP，最高速率 1773.5Mbps或2974Mbps，优化使用频宽和上网速度；能够支持 AP/Client 多种工作模式，满足不同的应用需求。采用 POE 远程供电，使网络部署更加灵活，采用2.5Gbps 电口上行链路，保证无线高速传输；灵活适用于不同的网络接入方案；支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足管廊、工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

MX6022A-MI6 能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。支持点对点，点对多点中继网桥，实现不便布线区域无线覆盖。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

*码讯MX6022A-具有多个版本，具体参数以规格书为准。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac 标准

• 最高传输速率 574.5Mbps（2.4G）& 1200Mbps（5.8G）

• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构

• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求

• 系统支持主备双固件切换，双固件分区自动同步备份、系统故障自动检测切换，增强设备稳定性，实现系统故障自动恢复功能

• 支持网页管理，使得设备的安装维护更加便捷

• 支持无线控制器（AC）管理，实现远程集中配置与升级管理

• 支持 802.3af 协议（POE）

• 支持吸顶式安装、杆架式安装，适应不同场景安装

• 支持千兆以太网口/SFP，适应多类型网络接入

• 防护等级达到 IP68，适应多种环境

• *无线控制器需要另行购买

产品规格

硬件规格	外壳	金属+PC
	主机尺寸(mm)	262mm*194mm*72mm
	净重(kg)	1450g
	安装方式	吸顶式安装（标准）、杆架式安装（可选）
	防护等级	IP68
	天线增益	2.4G：6dBi 5.8G：6dBi
	天线类型	双频全向内置天线
	供电方式	48V 0.5A POE
	最大功耗(W)	18W
	最大发射功率	2.4G：25dBm；5.8G：24dBm
	接口 (WAN)	10/100/1000M/2.5Gbps
	接口 (LAN)	10/100/1000M/2.5G or 1000M/2.5G SFP
	按键	1*Reset 键
	指示灯	1*POWER 指示灯、1*系统指示灯、1*2.4G 工作指示灯、1*5.8G 工作指示灯
	工作温度	-40℃~70℃
	存储温度	-40℃~85℃
	工作湿度	5%~95%RH 不凝结
	浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
	静电释放抗扰度	接触放电：6KV，空气放电：8KV
	安装套件	2 x RJ45 M25 PG 防水接头（可选 SFP 防水接头） 1 x 吸顶式安装套件 1 x 48V 0.5A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格	工作协议	802.11a/b/g/n/ac/ax
	最高速率	1774，2974Mbps （不同版本）
	频率范围	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道宽度	20/40/80/160MHz     *160Mhz AX3000版本
	工作模式	接入点、客户端、WDS接入点、WDS客户端
	安全配置	WPA2-PSK，WPA3 隐藏SSID，IP/MAC过滤
	应用模式	AP、Client
	配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
	以太网软件特性	支持 IPv4/IPv6 双协议栈 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN
	漫游	基于 802.11r 的无缝漫游
	动态频率选择	支持智能信道分析&自动最优信道选择 支持 5GHz DFS
	智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
	物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
	定位服务	支持无线探针功能，对接定位服务器，可满足智慧管廊、智慧工厂等场景下的定位需求
	其他	定时重启，VLAN支持，QoS，Watchdog
	应用场景	企业无线覆盖，综合管廊覆盖，智慧园区无线覆盖，智能工厂无线覆盖，智慧景区无线覆 盖，数字化仓储无线覆盖，高教、普教校园无线覆盖

 产品尺寸

接口图示

吸顶式安装图示

吸顶式安装步骤：

1、使用4颗M4x30的自攻螺丝将吸顶支架固定在墙壁上；

2、使用4颗M4x10螺丝将安装支架固定在整机上；

3、将装好安装支架的整机沿着吸顶支架的导槽推进，并最终与吸顶支架的耳朵碰到一起无法推进，用M3x8螺丝固定。

吸顶式安装天线辐射图

产品描述

MX6012A-MI4双频企业级室内AP，是一款支持IEEE802.11a/b/g/n/ac/ax协议的双频无线AP，最高速率1774或2974Mbps，优化使用频宽和上网速度；能够支持AP/Client多种工作模式，满足不同的应用需求。采用POE++远程供电，使网络部署更加灵活，保证无线高速传输；灵活适用于不同的网络接入方案；支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足工厂、园区等智慧无线覆盖需求；支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。



硬件规格
外壳	PC
主机尺寸	198mm×198mm×42.5mm
主机净重	900g
安装方式	吸顶安装
防护等级	IP41
天线增益	4dBi
天线类型	内置双频全向天线
传输距离	0~100m
供电方式	48V 1.25A POE或 DC12V
最大功耗 (W)	<14W
最大发射功率	2.4G：23dBm  5.8G：23dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按键	1*Reset键
指示灯	WAN口灯，LAN口灯，三色灯（三种不同的颜色分别表示：sys-红，2.4G-绿，5.8G-蓝）
工作温度	-10℃~55℃
存储温度	-40℃~70℃
工作湿度	5%~95%RH 不凝结
浪涌抗扰度	POE/GE：共模 2KV，差模1KV
静电释放抗扰度	接触放电：4KV，空气放电：8KV
安装套件	1 x 安装螺丝包 1 x 吸顶安装套件 1 x DC12VV 2A POE 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格
工作协议	802.11a/b/g/n/ac/ax
最高速率	1773.5Mbps
频率范围	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道宽度	20/40/80MHz
工作模式	接入点，客户端
安全配置	WPA2-PSK，WPA3-SAE
应用模式	AP、Client
配置管理	支持网页配置、支持AC远程管理、支持SNMP管理
以太网软件特性	支持IPv4/IPv6双协议栈 1024-QAM、MU-MIMO、UL/DL OFDMA、Network processing unit (NPU)、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
动态频率选择	支持智能信道分析&自动最优信道选择，支持5.8GHz DFS
智能带宽限速	支持基于IP和MAC的上下行速率限制
物联网扩展	/
其他	定时重启，QoS，Watchdog
应用场景
应用场景	企业无线覆盖，综合管廊覆盖，智慧园区无线覆盖，智能工厂无线覆盖，智慧景区无线覆 盖，数字化仓储无线覆盖，高教、普教校园无线覆盖
