MX6012-IS 矿用工业级本安型Wifi6主板

sales@maxonc.com (码讯) — Wed, 31 Dec 2025 21:13:57 +0800

产品概述

MX6012-IS双频无线接入点，是一款支持IEEE 802.11a/b/g/n/ac/ax协议的本质安全WiFi6主板，最高速率1773.5Mbps，优化使用频宽和上网速度；能够支持AP/Client多种工作模式，满足不同的应用需求。灵活适用于不同的网络接入方案，支持无线定位功能，满足智慧无线覆盖需求；支持kvr无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。本产品能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。同时板载USB3.0接口，可嵌入4G/5G蜂窝模块与各类物联网模块。1路RS-485接口，满足矿下RS-485设备的接入

MX6012-IS提供3个千兆电口、2个千兆SFP、2.4G/5.8G双频合路天线接口，支持接入多种类型天线，满足不同场景覆盖。产品硬件设计满足矿下本安要求，高可靠的电源多级保护及端口保护设计，可以保证MX6012-IS无线产品长期工作在恶劣的工控环境下。

产品特征

产品采用IPQ6010+QCA8075+QCN5052+QCN5022方案构架
2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
支持接入点，客户端，WDS接入点，WDS客户端模式
支持2×2MIMO，双频合路MMCX接口
支持动态频率选择（DFS）
支持Uart/485/UWB模块/物联网模块
支持无线探针，配合定位引擎可实现人员定位功能
支持1024QAM调制，数据传输效率相比802.11ac提升25%
DDR3 1GB，16MB Nor Flash,128MB Nand Flash
支持3x千兆电口，2x千兆光口
专业的本安电源设计，具有欠压保护、输出短路、过流、过压保护，输入防反接功能
WIFI单机功耗≤13W，扩展5G互联网功耗≤15W；
DC JACK或3位5.08mm间距接线端子供电，宽压9~36V
满足本质安全特性
支持AC 统一管理（硬件单独购买）

产品规格

主芯片	IPQ6010+QCA8075+QCN5052+QCN5022
外置FEM	QPF4588A+QPF4288A
内存	1GB DDR3+ 16MB Nor Flash+ 128MB Nand Flash
频率范围	2.4G：2412MHz~2472MHz；5.8G：5180MHz~5320MHz、5745MHz～5825MHz
无线速率	1773.5Mbps
数据调制方式	11n：64-QAM MCS7
	11ac：256-QAM MCS9
	11ax：1024-QAM MCS11
发射功率	2.4G（11ax）： HT40：24dBm@ MCS0
发射功率	5.8G（11ax）：HT80：24dBm@ MCS0
接收灵敏度	11ax：
	HE20 MCS0 <-95dBm / MCS11 <-62dBm
	HE40 MCS0 <-89dBm / MCS11 <-60dBm
	HE80 MCS0 <-86dBm / MCS11 <-56dBm

网口	3x1Gbps 电口+2x1Gbps SFP
供电电压	9V~36V（5.5mm*2.1/5.08 间距 2pin）
整机功耗	WiFi功耗≤15W，扩展5G互联网功耗≤18W
天线接口	2xMMCX
UART	Uart 接口（2.54mm 间距 4pin
RS-485	RS-485 接口（3.8mm 间距 3pin）
LTE接口	4G/5G LTE Slot M.2 B Key（USB3.0 总线）
SIM卡槽	Micro SIM
指示灯	状态指示灯
按键	Reset键
尺寸	160（长） x 136（宽）x 21.5（高）mm, 偏差±0.5mm
颜色	哑光黑
工作/存储温度	温度：-20℃～+70℃（工作），-40℃ ～+90℃（储存）
工作/存储温度	湿度（非凝结）：10％～95％（工作），5％～90％（储存）
认证标准	RoHS/REACH

射频参数

频率	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
2.4GHz 802.11b	1Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	2Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	5.5Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	11Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-92dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-87dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-77dBm	±2dB
2.4GHz 802.11ax HE20	MCS0	21dBm	24dBm	±2dB	-96dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS8	19dBm	21dBm	±2dB	-75dBm	±2dB
	MCS9	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-69dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-66dBm	±2dB
2.4GHz 802.11ax HE40	MCS0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS8	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS9	19dBm	21dBm	±2dB	-69dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-66dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11ax HET20	MCS0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-77dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-71dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-65dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-62dBm	±2dB
5.8GHz 802.11ax HE40	MCS0	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-72dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-69dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-66dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-63dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-60dBm	±2dB
5.8GHz 802.11ax HE80	MCS0	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-74dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-71dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-68dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-65dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-62dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-59dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-56dBm	±2dB

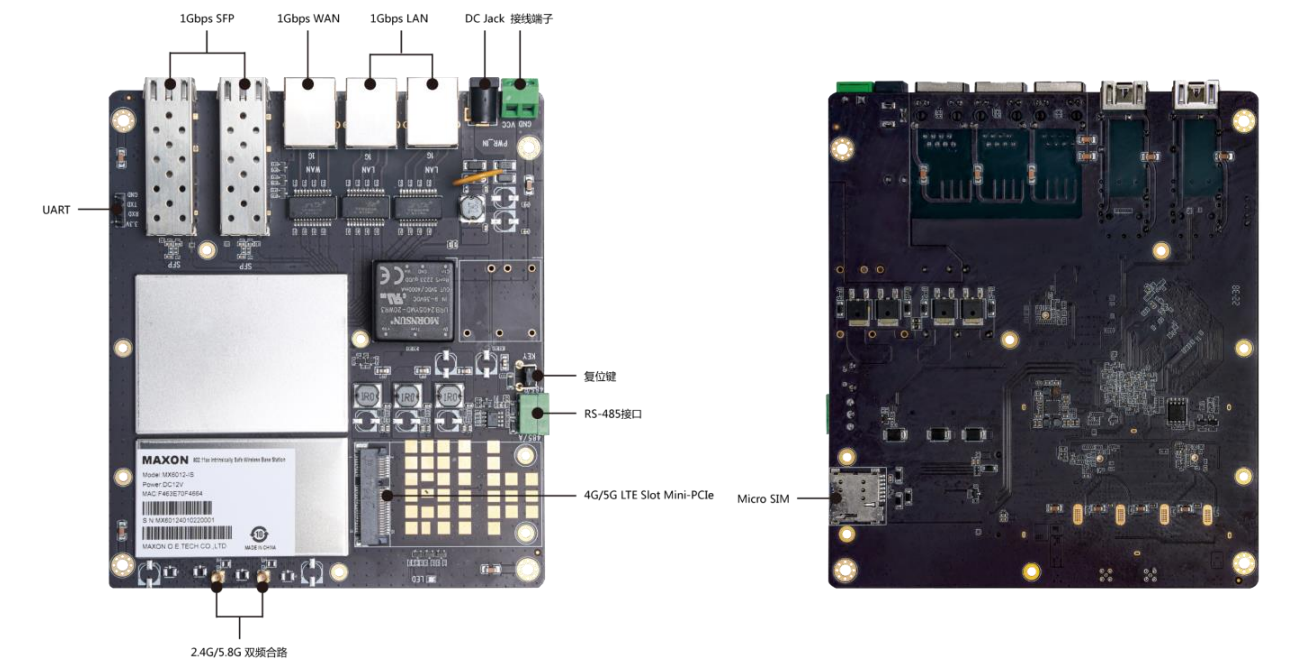

接口展示

MX-6012A WIFI6 AP/无线路由器/网关/2T2R 802.11ax无线接入点

sales@maxonc.com (码讯) — Tue, 25 Apr 2023 17:03:10 +0800

产品概述

MX-6012A是一个完整的802.11 g/gn/an/ac/ax Wi-Fi6解决方案，针对低功耗、低成本和高度集成的AP进行了优化。

该产品基于单芯片IPQ6000，集成了四核ARM Cortex-A53 1.2GHz CPU和带有外部FEM的双频802.11 g/gn/an/ac/ax 2x2 MIMO MAC/BB/无线电。它支持802.11 ax操作，对于80MHz，最高可达1700 Mbps。

产品特征

高通Atheros IPQ6000四核ARM 64位A53 1.2GHz处理器
2x2 2.4GHz无线电，物理数据速率高达573Mbps
2x2 5.8GHz无线电，物理数据速率高达1201Mbps
支持动态频率选择（DFS）
DDR3内存高达3 GB
最高256MB（32MB）的SPI或闪存
高达256MB的NAND闪存
支持Uart/GPIO/LED
WAN接口：1*100Mbps（GH1.25mm 6P带锁扣）
LAN接口：1*100/1000Mbps（GH1.25mm 8P带锁扣）
DC供电：DC12/2A（GH1.25mm 4P带锁扣）

直流特性

要素	最小值	标准值	最大值	单位
备用物品	-	15	-	mA
Tx电流（4通道）	-	950	-	mA
接收电流（4通道）	-	250	-	mA

环境条件

温度

工作温度： -20℃ ~ 55℃

存储温度：-40℃ ~ 85℃

湿度

工作湿度：5% ~ 95%

存储湿度：5% ~ 95%

VESD

人体模型：-2000V ~ +2000V

机器模式：-200V ~ +200V

射频参数（2GHz）

	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
2GHz 802.11b	1Mbps	20dBm	23dBm	±2dB	-101dBm	±2dB
	2Mbps	20dBm	23dBm	±2dB	-99dBm	±2dB
	5.5Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	11Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
2GHz 802.11g	6Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-95dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-90dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-81dBm	±2dB
2GHz 802.11n HT20	MCS 0	20dBm	23dBm	±2dB	-96dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-80dBm	±2dB
2GHz 802.11n HT40	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB

	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
2GHz 802.11ax HE20	MCS 0	20dBm	23dBm	±2dB	-97dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-78dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-69dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-66dBm	±2dB
2GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-93dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-75dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-66dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-64dBm	±2dB

射频参数（5GHz）

	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
5GHz 802.11a	6Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-89dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-80dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-78dBm	±2dB
5GHz 802.11n/ac VHT20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
5GHz 802.11n/ac VHT40	MCS 0	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-82dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-73dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-70dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-67dBm	±2dB
5GHz 802.11ac VHT80	MCS 0	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-73dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-70dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-67dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-64dBm	±2dB

	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
5GHz 802.11ax HET20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-77dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-74dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-71dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-68dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-65dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-62dBm	±2dB
5GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-72dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-66dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-63dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-60dBm	±2dB
5GHz 802.11ax HE80	MCS 0	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-71dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-65dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-62dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-59dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-56dBm	±2dB

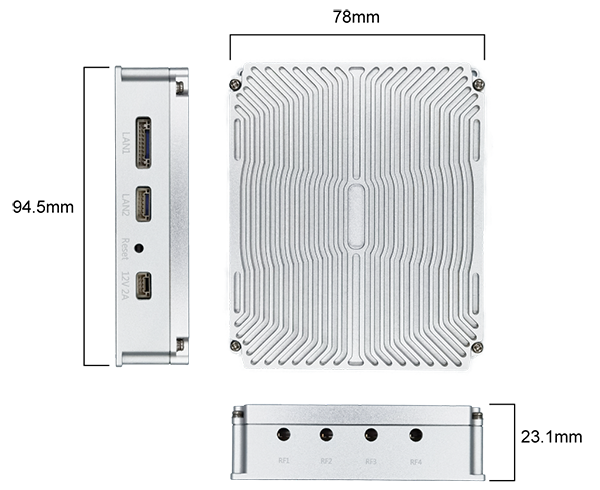

产品尺寸

MX-AB160-H1 Wifi6解决方案/高通IPQ6000/四核ARM/低功耗/低成本

sales@maxonc.com (码讯) — Thu, 23 Feb 2023 10:19:20 +0800

产品概述

MX-AB160-H1是一个完整的小尺寸802.11a/b/g/n/ac/ax Wi-Fi6解决方案，针对低功耗、低成本和高度集成的AP进行了优化。该模块基于集成四核ARM Cortex-A7 710MHzCPU和带有外部FEM的双频802.11a/b/g/n/ac/ax 2x2 MIMO MAC/BB/无线电。它支持802.11 ax操作，对于80MHz，最高可达1700 Mbps。

产品特征

高通Atheros IPQ6000四核ARM 64位A53 1.8GHz处理器
物理数据速率高达573Mbps（2.4GHz）&1201Mbps（5GHz）
支持动态频率选择（DFS）
DDR3内存高达4GB
SPI NOR闪存最高可达256Mb（32MB）
高达256MB的NAND闪存
1*2.5G base-T，1*2.5G SGMII
高速迷你PCIe v2.0支持
USB 2.0/3.0和MicroSD支持
Uart/GPIO/LED支持
采用401-55101-51高速连接器
射频输出2.4G&5.8G 4路MMCX连接器

直流特性

要素	最小值	标准值	最大值	单位
备用物品	-	15	-	mA
Tx电流（4通道）	-	950	1200	mA
接收电流（4通道）	-	250	380	mA

环境条件

温度	工作温度： -20 deg.C ~ 70 deg.C
	存储温度：-40 deg.C ~ 90 deg.C
湿度	工作湿度：5% ~ 95%
	存储湿度：5% ~ 95%
VESD	人体模型：-2000V ~ +2000V
	机器模式：-200V ~ +200V

射频参数（2.4GHz）

	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
2.4GHz 802.11b	1Mbps	20dBm	23dBm	±2dB	-101dBm	±2dB
	2Mbps	20dBm	23dBm	±2dB	-99dBm	±2dB
	5.5Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	11Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-95dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-90dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS0	20dBm	23dBm	±2dB	-96dBm	±2dB
	MCS1	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS4	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS5	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS6	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS7	19dBm	22dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS3	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS4	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS7	19dBm	22dBm	±2dB	-77dBm	±2dB

MX-AB080-H1V2 双频无线无线接入点/无线覆盖/人员定位/无缝漫游

sales@maxonc.com (码讯) — Thu, 23 Feb 2023 10:18:50 +0800

产品概述

MX-AB080-H1 V2双频无线接入点，是一款支持802.11a/b/g/n/ac 协议的双频无线AP，最高速率1167Mbps，最高接入数量可达512个，优化使用频宽和上网速度。能够支持AP/Client多种工作模式，满足不同的应用需求，灵活适用于不同的网络接入方案。支持无线定位功能，满足管廊、工厂、园区等智慧无线覆盖需求。支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

产品预留了PCIE接口，可以融合物联网模组。多种供电方式，DC 24V供电（3pin 5.08端子）或POE 48V供电；LAN口可支持电口或光口接入。

产品规格

硬件规格	尺寸	120x115mm
	供电方式	48V POE+
	最大功耗(W)	12W
	平均功耗(W)	9W
	处理器	IPQ4028
	内存	256MB DDR3L，32MB Flash
	扩展接口	Mini PCIe
	网络接口	2*10/100/1000Mbps，兼容SFP
	LED	6xLED
	最大发射功率	2.4G：25dBm；5G：24dBm
	工作温度	-20℃~70℃
	存储温度	-40℃~90℃
	工作湿度	5%~95%RH 不凝结
软件规格	工作协议	802.11 a/b/g/n/ac
	频率范围	2.4G： 2412~2472MHz（中国） 2412~2462MHz（美国） 2412~2472MHz（大部分国家） 5G： 5180~5320MHz、5745~5825MHz（中国） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美国） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿联酋） 5745~5805MHz（印度尼西亚） *以上频率需特定版本支持
	工作模式	接入点，客户端，WDS接入点，WDS客户端
	安全配置	WPA2-PSK，隐藏SSID，IP/MAC过滤
	网络模式	网桥/路由
	配置管理	支持网页配置、支持AC远程管理、支持SNMP管理
	其他	定时重启，VLAN支持，QoS，Watchdog

射频参数

发射功率				接收灵敏度
	速率	功率	公差	速率	灵敏度	公差
11b/g/n	1 Mbps	22dBm	+/- 2dBm	1 Mbps	-93dBm	+/- 2dBm
	11 Mbps	22dBm	+/- 2dBm	11 Mbps	-86dBm	+/- 2dBm
	6 Mbps	22dBm	+/- 2dBm	6 Mbps	-88dBm	+/- 2dBm
	54 Mbps	19dBm	+/- 2dBm	54 Mbps	-70dBm	+/- 2dBm
	HT20 MCS0(合路)	25dBm	+/- 2dBm	HT20 MCS0	-88dBm	+/- 2dBm
	HT20 MCS7(合路)	21dBm	+/- 2dBm	HT20 MCS7	-68dBm	+/- 2dBm
	HT40 MCS0(合路)	25dBm	+/- 2dBm	HT40 MCS0	-86dBm	+/- 2dBm
	HT40 MCS7(合路)	21dBm	+/- 2dBm	HT40 MCS7	-65dBm	+/- 2dBm
11a/n	6 Mbps	21dBm	+/- 2dBm	6 Mbps	-88dBm	+/- 2dBm
	54 Mbps	18dBm	+/- 2dBm	54 Mbps	-70dBm	+/- 2dBm
	HT20 MCS0(合路)	24dBm	+/- 2dBm	HT20 MCS0	-88dBm	+/- 2dBm
	HT20 MCS7(合路)	20dBm	+/- 2dBm	HT20 MCS7	-67dBm	+/- 2dBm
	HT40 MCS0(合路)	24dBm	+/- 2dBm	HT40 MCS0	-85dBm	+/- 2dBm
	HT40 MCS7(合路)	20dBm	+/- 2dBm	HT40 MCS7	-65dBm	+/- 2dBm
11ac	VHT20 MCS0(合路)	24dBm	+/- 2dBm	VHT20 MCS0	-88dBm	+/- 2dBm
	VHT20 MCS8(合路)	19dBm	+/- 2dBm	VHT20 MCS8	-64dBm	+/- 2dBm
	VHT40 MCS0(合路)	24dBm	+/- 2dBm	VHT40 MCS0	-84dBm	+/- 2dBm
	VHT40 MCS9(合路)	18dBm	+/- 2dBm	VHT40 MCS9	-61dBm	+/- 2dBm
	VHT80 MCS0(合路)	24dBm	+/- 2dBm	VHT80 MCS0	-82dBm	+/- 2dBm
	VHT80 MCS9(合路)	18dBm	+/- 2dBm	VHT80 MCS9	-57dBm	+/- 2dBm

*上表中合路功率为测试的单路功率+3dB

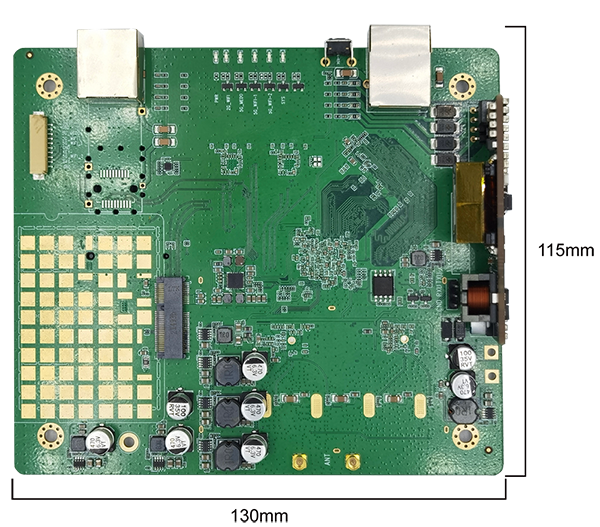

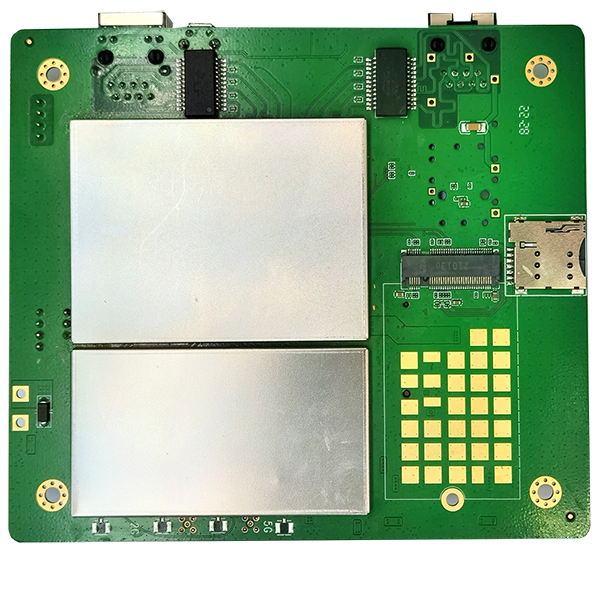

MX6022 WiFi6工业级无线接入点/无线覆盖/人员定位/无缝漫游/无缝切换

sales@maxonc.com (码讯) — Thu, 23 Feb 2023 10:18:36 +0800

产品概述

MX6022 E双频无线接入点，是一款支持IEEE 802.11a/b/g/n/ac/ax协议的双频无线AP，最高速率1773.5Mbps，优化使用频宽和上网速度；能够支持AP/Client多种工作模式，满足不同的应用需求。灵活适用于不同的网络接入方案，支持无线定位功能，满足智慧无线覆盖需求；支持kvr无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。本产品能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务。

产品特征

产品采用IPQ6010+QCA8081+QCN5052+QCN5022方案构架
2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
支持接入点，客户端，WDS接入点，WDS客户端模式
支持2×2MIMO，双频合路MMCX接口
支持动态频率选择（DFS）
支持无线探针，配合定位引擎可实现人员定位功能
支持1024QAM调制，数据传输效率相比802.11ac提升25%
支持UART/UWB模块/物联网模块/无线模块/4G、5G模块
DDR3 4Gb，Nor Flash 128Mb，1Gb的NAND闪存
2.5G以太网WAN口，2.5G以太网LAN口
WIFI单机功耗≤18W，扩展5G互联网功耗≤25W；
支持AC 统一管理（硬件单独购买）

射频参数

	速率	发射功率（单通道）	发射功率（双通道）	公差	接收灵敏度	公差
2.4GHz 802.11b	1Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	2Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	5.5Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	11Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-92dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-87dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS 0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS 0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-77dBm	±2dB
2.4GHz 802.11ax HE20	MCS 0	21dBm	24dBm	±2dB	-96dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 8	19dBm	21dBm	±2dB	-75dBm	±2dB
	MCS 9	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-69dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-66dBm	±2dB
2.4GHz 802.11ax HE40	MCS 0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 8	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 9	19dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-66dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11a	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-93dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-88dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-80dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-78dBm	±2dB
5.8GHz 802.11n/ac VHT20	MCS 0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-77dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-75dBm	±2dB
5.8GHz 802.11n/ac VHT40	MCS 0	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-82dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-73dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-70dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-67dBm	±2dB
5.8GHz 802.11ac VHT80	MCS 0	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-73dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-70dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-67dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11ax HET20	MCS 0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-77dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-71dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-65dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-62dBm	±2dB
5.8GHz 802.11ax HE40	MCS 0	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-72dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-69dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-66dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-63dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-60dBm	±2dB
5.8GHz 802.11ax HE80	MCS 0	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-74dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-71dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-68dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-65dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-62dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-59dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-56dBm	±2dB

环境条件

温度

工作温度： -20℃ ~ 70℃

存储温度：-40℃ ~ 90℃

湿度

工作湿度：5% ~ 95%

存储湿度：5% ~ 95%

工业嵌入式无线WIFI主板系列 - 南京码讯光电技术有限公司

MX6012-IS 矿用工业级本安型Wifi6主板

产品概述

产品特征

产品规格

射频参数

接口展示

MX-6012A WIFI6 AP/无线路由器/网关/2T2R 802.11ax无线接入点

产品概述

产品特征

推荐运行额定值

直流特性

环境条件

射频参数（2GHz）

射频参数（5GHz）

产品尺寸

MX-AB160-H1 Wifi6解决方案/高通IPQ6000/四核ARM/低功耗/低成本

产品概述

产品特征

推荐运行额定值

直流特性

环境条件

射频参数（2.4GHz）

MX-AB080-H1V2 双频无线无线接入点/无线覆盖/人员定位/无缝漫游

产品概述

产品规格

射频参数

MX6022 WiFi6工业级无线接入点/无线覆盖/人员定位/无缝漫游/无缝切换

产品概述

产品特征

射频参数

环境条件

产品尺寸

要素	最小值	标准值	最大值	单位
工作温度	-20	25	70	℃
VDD 12V	11.80	12.00	12.20	V
VDD IO	1.6	1.8 or 3.3	3.6	V

要素	最小值	标准值	最大值	单位
工作温度	-20	25	70	Deg.c
VDD 12V	9	12	15	V
VDD IO	1.6	1.8 or 3.3	3.6	V
