产品简介

MX12GM系列全千网管型导轨式工业级以太网交换机，支持8个千兆电口和4个千兆SFP插槽。管理功能齐全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3等。RSTP/STP/MSTP/EAPS等多种冗余保护协议，提高了网络的可靠性和互通性。宽温设计，强抗电磁干扰能力，非常适合组建全千交换网络。

产品特点

• 支持8个千兆电口，4个千兆SFP插槽

• 可选24V/220V电源输入

• 支持RSTP/STP/MSTP/EAPS等多种冗余保护协议

• 支持QoS、VLAN、IGMP Snooping/GMRP等管理功能

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3d	Spanning Tree Protocol（生成树）
IEEE 802.1w	Rapid Spanning Tree Protocol（快速生成树）
IEEE 802.1s	Multiple Spanning Tree Protocol（多生成树）
IEEE 802.1p	Class of Service（服务等级）
IEEE 802.1Q	VLAN Tag （虚拟局域网标签）
IEEE 802.3ad	LACP(链路聚合控制协议)
IEEE 802.1x	User Authentication (用户鉴权)
IEEE 802.1ab	LLDP（逻辑链路发现协议）

软件特性
MIB	RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB
设备管理	支持SNMP v1, v2, v3 支持Web管理（支持HTTPS 支持Telnet配置 支持串口CLI配置 支持DHCP-client 支持用户登录密码保护
安全特性	支持ACL 支持基于端口的MAC过滤 支持MAC地址绑定 支持基于端口的802.1X认证 支持RADIUS认证 支持系统自防御，防止DDOS等攻击
VLAN	支持端口VLAN、IEEE 802.1Q Tag 最多可用的VLAN数：64，VID范围1 ~ 4094 支持管理VLAN
端口汇聚	支持静态LACP 支持2组汇聚组，每组最多4个端口
网络冗余	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 私有环网（自愈时间<20ms）
QoS	支持绝对优先级、相对优先级两种调度方式 4个优先级队列 支持根据802.1p/DSCP队列调度，每端口8个队列
端口镜像	支持基于端口的单向和双向流量镜像
IGMP组播	支持IGMP Snooping V1/V2，最多支持256个组播组
端口带宽控制	支持对出入端口的报文流量进行限速，粒度最小为64Kbps
广播风暴抑制	支持对广播报文、组播报文和未知单播报文的抑制
设备维护	支持Syslog（系统日志） 支持RMON（Remote Network Monitoring） 支持Ping检测 支持链路层发现协议LLDP（Link Layer Discovery Protocol）
SNTP	支持SNTP协议
固件升级	支持WEB页面和串口TFTP升级
配置文件	支持配置文件的导入和导出

交换特性
MAC地址表	8K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	8个千兆电口
千兆光口	4个千兆SFP插槽
LED指示灯	电源、电口、光口、状态
控制串口	RS-232（RJ45连接器），115200bps, 8, N, 1

电源和告警
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大10瓦
电源保护	反接保护、过载保护
告警	3针端子

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装

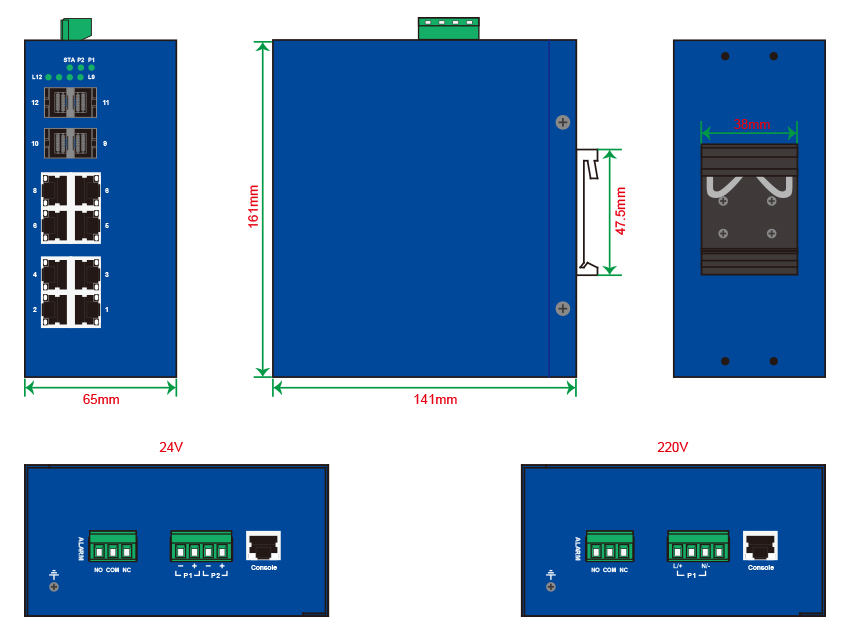

尺寸	65(W) x 161(H) x 141(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	340000h
保修期	5年

配置举例

产品简介

MX5GE-5GT是一款紧凑型全千非网管工业以太网交换机，支持5个千兆电口。支持IEEE802.3/802.3u/802.3x/802.3ab/802.3z，10/100/1000M，全/半双工，MDI/MDI-X自适应RJ45端口。导轨安装，24V电压输入，并提供过载和反接保护。可选宽温型号（-40 ~ +75℃），强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 紧凑的设计，宽度小于2.54cm

• 符合重工业EN61000-6-2标准

• 10/100/1000M，全/半双工，MDI/MDI-X自适应

• 坚固的金属外壳，IP40防护等级

• 双电源输入，12~36VDC

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多5个千兆电口
LED指示灯	电源、 (Link / Speed / Activity for each port)

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
电源功耗	最大4瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装

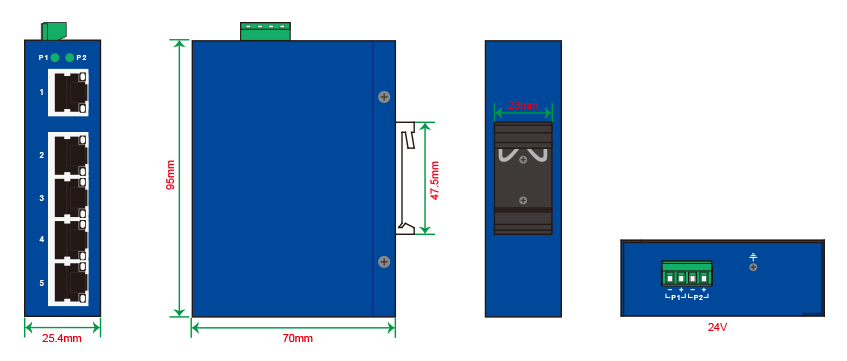

尺寸	25.4(W) x 95(H) x 70(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	1000000h
保修期	5年





产品简介

MX5G系列全千非网管型工业以太网交换机，支持5个千兆口（最多支持2个光口）。导轨安装，24V/220V电压可选，宽电压范围输入，并提供过载和反接保护。宽温设计，强抗电磁干扰能力，完全满足苛刻的工业应用环境，是千兆接入的最佳经济性选择。

产品特点

• 最多支持5个千兆电口

• 最多支持2个千兆SC/ST/FC光口

• 可选24V/220V电源输入

• 工业IP40防护等级

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多5个千兆电口
千兆光口	最多2个千兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
千兆光口传输距离	多模0.5km/2km，单模20km/40km/60km/120km可选
LED指示灯	电源、电口、光口

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大6瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	30(W) x 125(H) x 88(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	380000h
保修期	5年

尺寸图

配置举例

产品简介

MX12G系列全千非网管型工业以太网交换机，支持8个千兆电口和4个千兆SFP插槽。导轨安装，24V/220V电压可选，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，完全满足苛刻的工业应用环境，适用于较复杂的全千接入场合。

产品特点

• 支持8个千兆电口，4个千兆SFP插槽

• 可选24V/220V电源输入

• 工业IP40防护等级

• 工业宽温：-40~+75℃

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	8K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	8个千兆电口
千兆光口	4个千兆SFP插槽
千兆光口传输距离	多模0.5km/2km，单模20km/40km/60km/120km可选
LED指示灯	电源、电口、光口

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大10瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	65(W) x 161(H) x 141(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	380000h
保修期	5年

 配置举例

产品简介

MX5P-5T2SFP非网管型工业以太网交换机，4个百兆电口支持PoE+技术，每个端口输出功率高达30W。导轨安装，电源提供过载和反接保护。可选宽温型号，强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 4个支持IEEE 802.3af/at，带PoE+功能以太网口

• 每个PoE端口可提供高达30W@48VDC电源

• 工业IP40防护等级

• 工业宽温：-40~+75℃

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3af/at	Power-over-Ethernet

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多5个百兆电口
百兆光口	1百兆SFP插槽
PoE引出线	V+，V+，V-，V-for Pin 1，2，3，6（Endspan，MDI Alternative A）
LED指示灯	电源、电口、光口

电源和告警
输入电压	4针端子，48VDC
输入电流	Max 2.6A@48VDC（4个PoE端口，每个PoE端口最高可支持30W）
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装

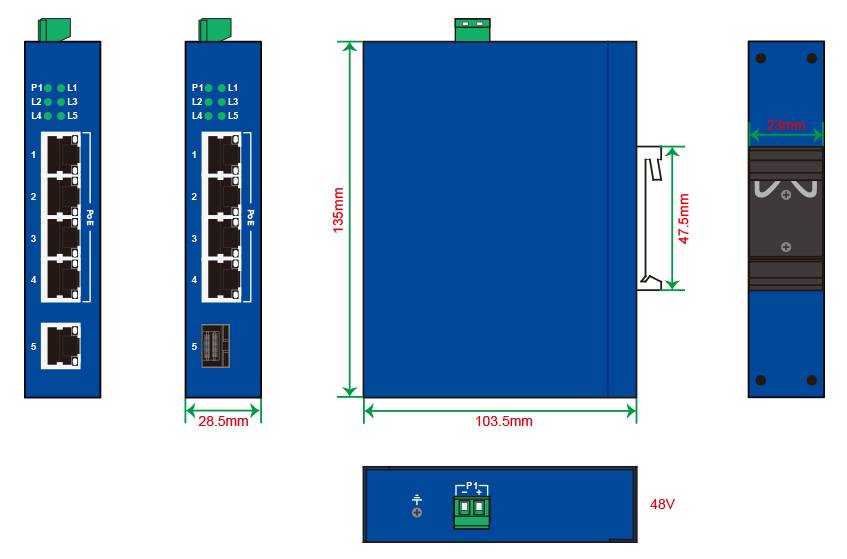

尺寸	28.5(W) x 135(H) x 103.5(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3 EN 61000-4-3（RS）Level 3 EN 61000-4-4（EFT）Level 3 EN 61000-4-5（Surge）Level 3 EN 61000-4-6（CS）Level 3 EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	320000h
保修期	5年
