产品简介

MX5系列非网管型工业以太网交换机，支持5个百兆口（最多支持2个光口）。导轨安装，24V/220V电压可选，宽电压范围输入，并提供过载和反接保护。可选宽温型号，强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 最多支持5个百兆电口
• 最多支持2个百兆SC/ST/FC光口
• 可选24V/220V电源输入
• 工业IP40防护等级
• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多5个百兆电口
百兆光口	最多2个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
百兆光口传输距离	多模2km，单模20km/40km/60km/120km可选
LED指示灯	电源、 (Link / Speed / Activity for each port)

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大4瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	30(W) x 125(H) x 88(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	380000h
保修期	5年

尺寸图

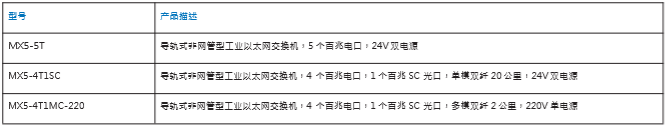

配置举例

产品简介

MX5E- 5T是一款紧凑型百兆非网管工业以太网交换机，支持5个百兆电口。支持IEEE802.3/802.3u/802.3x，10/100M，全/半双工，MDI/MDI-X自适应RJ45端口。导轨安装，24V电压输入，并提供过载和反接保护。可选宽温型号（-40 ~ +75℃），强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 紧凑的设计，宽度小于1英寸（2.54cm）

• 符合重工业EN61000-6-2标准

• 10/100M，全/半双工，MDI/MDI-X自适应

• 坚固的金属外壳，IP40防护等级

• 双电源输入，12~36VDC

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多5个百兆电口
LED指示灯	电源、 (Link / Speed / Activity for each port)

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
电源功耗	最大4瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装

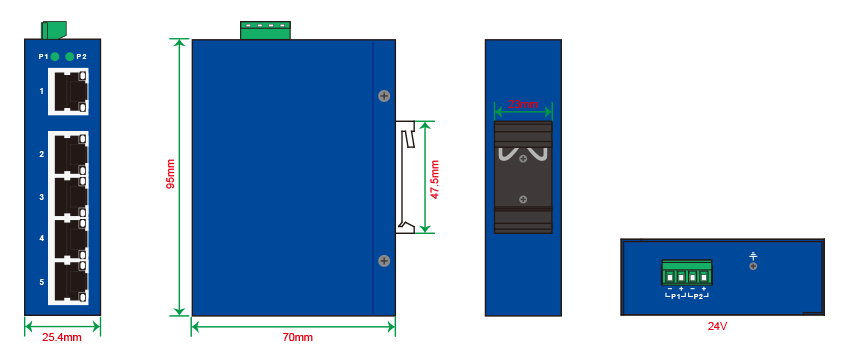

尺寸	25.4(W) x 95(H) x 70(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	1000000h
保修期	5年







产品简介

MX8E-8T是一款紧凑型百兆非网管工业以太网交换机，支持8个百兆电口。支持IEEE802.3/802.3u/802.3x，10/100M，全/半双工，MDI/MDI-X自适应RJ45端口。导轨安装，24V电压输入，并提供过载和反接保护。可选宽温型号（-40 ~ +75℃），强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 紧凑的设计，宽度小于1英寸（2.54cm）

• 符合重工业EN61000-6-2标准

• 10/100M，全/半双工，MDI/MDI-X自适应

• 坚固的金属外壳，IP40防护等级

• 双电源输入，12~36VD

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多8个百兆电口
LED指示灯	电源、 (Link / Speed / Activity for each port)

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
电源功耗	最大4瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装

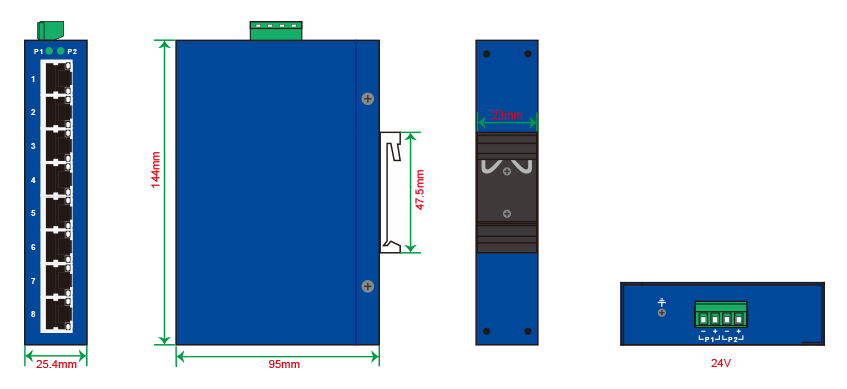

尺寸	25.4(W) x 144(H) x 95(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	1000000h
保修期	5年









产品简介

MX8系列非网管型工业以太网交换机，支持8个百兆口（最多支持4个光口）。导轨安装，24V/220V电压可选，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 最多支持8个百兆电口

• 最多支持4个百兆SC/ST/FC光口

• 可选24V/220V电源输入

• 工业IP40防护等级

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多8个百兆电口
百兆光口	最多8个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
百兆光口传输距离	多模2km，单模20km/40km/60km/120km可选
LED指示灯	电源、 (Link / Speed / Activity for each port)

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大4瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	57(W) x 136(H) x 109(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	380000h
保修期	5年

尺寸图

配置举例



产品简介

MX10G系列千兆非网管型工业以太网交换机，支持8个百兆口（最多支持4个光口），并配置2个千兆口（光电可选）。导轨安装，24V/220V电压可选，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，特别适用于需要高带宽接入的现场环境。

产品特点

• 最多可支持8个百兆电口或者4个百兆SC/ST光口

• 支持2个千兆SC/ST/FC光口或者千兆电口

• 可选24V/220V电源输入

• 工业IP40防护等级

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	8K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多8个百兆电口，最多2个千兆电口
百兆光口	最多4个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
百兆光口传输距离	多模2km，单模20km/40km/60km/120km可选
千兆光口	最多2个千兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
千兆光口传输距离	多模0.5km/2km，单模20km/40km/60km/120km可选
LED指示灯	电源、电口、光口

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大8瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	57(W) x 136(H) x 109(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	360000h
保修期	5年

尺寸图

配置举例



产品简介

MX22G系列千兆非网管型工业以太网交换机，支持18个百兆口（最多支持4个光口），并可配置4个千兆SFP插槽。导轨安装，高密度端口，冗余电源设计，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，特别适用于无需管理要求的工业现场汇聚应用。

产品特点

• 最多可支持18个百兆电口

• 最多支持4个百兆SC/ST/FC光口

• 可配置4个千兆SFP插槽

• 可选24V/220V电源输入

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	8K
数据包缓存	2Mbit
处理方式	存储转发

接口
RJ45端口数	最多18个百兆电口
百兆光口	最多4个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
百兆光口传输距离	多模2km，单模20km/40km/60km/120km可选
千兆光口	最多4个千兆SFP插槽
LED指示灯	电源、电口、光口

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大14瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	65(W) x 161(H) x 141(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	360000h
保修期	5年

尺寸图

 配置举例

产品简介

MX28G系列千兆非网管型工业以太网交换机，支持24个百兆口（最多支持8个光口），并配备4个千兆SFP插槽。导轨安装，高密度端口，冗余电源设计，宽电压范围输入，并提供过载和反接保护。宽温设计，强抗电磁干扰能力，特别适用于无需管理要求的工业现场汇聚应用。

产品特点

• 最多支持24个百兆电口

• 最多支持8个百兆SC/ST/FC光口

• 可配置4个千兆SFP插槽

• 可选24V/220V电源输入

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	8K
数据包缓存	2Mbit
处理方式	存储转发

接口
RJ45端口数	最多24个百兆电口
百兆光口	最多8个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
百兆光口传输距离	多模2km，单模20km/40km/60km/120km可选
千兆光口	最多4个千兆SFP插槽
LED指示灯	电源、电口、光口

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大18瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	86(W) x 161(H) x 141(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	350000h
保修期	5年

尺寸图

配置举例



产品简介

MX8GE- 8GT是一款紧凑型全千非网管工业以太网交换机，支持8个千兆电口。支持IEEE802.3/802.3u/802.3x/802.3ab/802.3z，10/100/1000M，全/半双工，MDI/MDI-X自适应RJ45端口。导轨安装，24V电压输入，并提供过载和反接保护。可选宽温型号（-40 ~ +75℃），强抗电磁干扰能力，完全满足苛刻的工业应用环境，为工业现场提供经济可靠的网络接入。

产品特点

• 紧凑的设计，宽度小于2.54cm

• 符合重工业EN61000-6-2标准

• 10/100/1000M，全/半双工，MDI/MDI-X自适应

• 坚固的金属外壳，IP40防护等级

• 双电源输入，12~36VDC

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多8个千兆电口
LED指示灯	电源、 (Link / Speed / Activity for each port)

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
电源功耗	最大4瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	25.4(W) x 144(H) x 95(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	1000000h
保修期	5年





产品简介

MX8G系列全千非网管型工业以太网交换机，支持8个千兆口（含2个千兆光口）。导轨安装，双电源宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，提供可靠的千兆接入。

产品特点

• 超低功耗，待机功耗仅为1W

• 最多支持8个千兆电口

• 最多支持2个千兆SC/ST/FC光口

• 工业IP40防护等级

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交换特性
MAC地址表	8K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多8个千兆电口
千兆光口	最多2个千兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选
千兆光口传输距离	多模0.5km/2km，单模20km/40km/60km/120km可选
LED指示灯	电源、电口、光口

电源
24V输入	4针端子，双电源；24VDC电源支持范围为12~36VDC
220V输入	4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC
电源功耗	最大6瓦
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装
尺寸	43(W) x 134(H) x 111(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	380000h
保修期	5年

尺寸图

配置举例

产品简介

MX5GP系列全千非网管型工业以太网交换机，4个千兆电口支持PoE+技术，每个端口输出功率高达30W。导轨安装，宽电压范围输入，并提供过载和反接保护。宽温设计，强抗电磁干扰能力，完全满足苛刻的工业应用环境。

产品特点

• 4个支持IEEE 802.3af/at，带PoE+功能以太网口

• 每个PoE端口可提供高达30W@48VDC电源

• 工业IP40防护等级

• 工业宽温：-40~+75℃

• 支持导轨式/壁挂式安装

IEEE标准
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3af/at	Power-over-Ethernet

交换特性
MAC地址表	2K
数据包缓存	1Mbit
处理方式	存储转发

接口
RJ45端口数	最多5个千兆电口
百兆光口	1个千兆SFP插槽
PoE引出线	V+，V+，V-，V-for Pin 1，2，3，6（Endspan，MDI Alternative A）
LED指示灯	电源、电口、光口

电源和告警
输入电压	4针端子，48VDC
输入电流	Max 2.6A@48VDC（4个PoE端口，每个PoE端口最高可支持30W）
电源保护	反接保护、过载保护

环境保护
标准型号	-10 ~ 60℃
宽温型号	-40 ~ 75℃
储存温度	-40 ~ 85°C
相对湿度	5 ~ 95% (无凝霜)

物理特性
外壳	IP40金属外壳
安装方式	默认导轨安装，可选壁挂安装

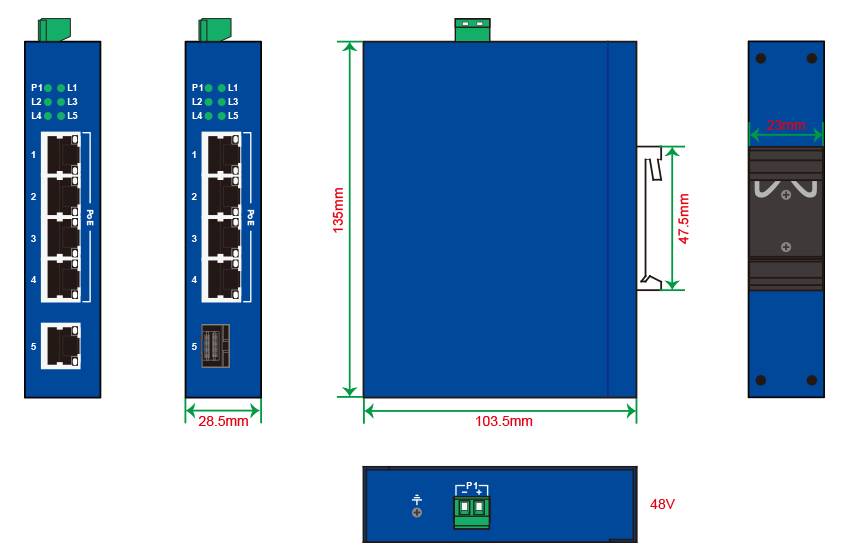

尺寸	28.5(W) x 135(H) x 103.5(D) mm

认证
EMC	CE，FCC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3 EN 61000-4-3（RS）Level 3 EN 61000-4-4（EFT）Level 3 EN 61000-4-5（Surge）Level 3 EN 61000-4-6（CS）Level 3 EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

质保期
MTBF	320000h
保修期	5年

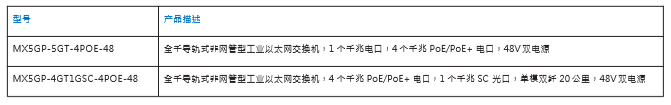

配置举例
