产品概述

MX6021B-DI16 是一款支持 IEEE 802.11an/ac/ax 协议的室外远距离无线网桥，推荐使用距离 0~5km，支持 2*2 MIMO 标准，最高速率 2400Mbps。支持 WDS 接入点/WDS 客户端等多种工作模式，满足不同的应用需求，支持 2.5G 以太网口，灵活适用于不同的上行网络接入方案。支持点对点，点对多点组网，能够有效解决点对多点网络下的网络冲突和隐藏节点问题，大幅提升整体网络性能，提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。

MX6021B-DI16能够为客户提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠传输及高吞吐量性能表现。

产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 网桥设备的理想选择。

产品特征

• 支持 IEEE 802.11an/ac/ax 标准
• 最高传输速率 240000Mbps
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持 802.3bt 协议（POE+）
• 支持抱杆式安装，水平、垂直角度可调节
• 支持 2.5G 以太网口，适应多类型网络接入
• 防护等级达到 IP68，适应多种环境
• 天线增益 16dBi，最远传输距离 5km

产品规格

硬件规格
外壳	金属+PC
主机尺寸	262mm*194mm*72mm
主机净重	1680g
安装方式	抱杆式安装
防护等级	IP68
天线增益	16dBi
天线类型	内置天线
传输距离	0～5km
供电方式	48V 1.25A POE
最大功耗(W)	<18W
最大发射功率	24dBm
接口(WAN)	100/1000Mbps/2.5GMbps
接口(LAN)	100/1000Mbps/2.5GMbps
按键	1*Reset键
指示灯	1*POWER 指示灯、1*5.8G 工作指示灯
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
安装套件	2 x RJ45 M25 PG 防水接头 1 x 扇区天线 1 x 抱杆式安装套件 1 x 48V 1.25A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格
工作协议	802.11 an/ac/ax
最高速率	2400Mbps
频率范围	5180~5320MHz、5745~5825MHz
信道宽度	20/40/80/160MHz
工作模式	WDS 接入点，WDS 客户端
安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
应用模式	AP、Client
配置管理	支持网页配置、支持 SNMP 管理
以太网软件特性	支持 IPv4/IPv6 双协议栈 DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
动态频率选择	支持智能信道分析&自动最优信道选择，支持 5.8GHz DFS
智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
物联网扩展	/
其他	定时重启，QoS，Watchdog
应用场景	无线视频监控（交通、城市、公安、油气田管道、森林防火防盗、小区等重点区域监控） 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖运营商无线骨干网构建 农村信息化建设无线网络覆盖

产品尺寸

接口图示





产品概述

MX6021B-DE17 是一款支持 IEEE 802.11an/ac/ax 协议的室外远距离无线网桥，推荐使用距离 0~5km，支持 MIMO 2*2 标准，最高速率 1200Mbps。 能够支持 WDS 接入点/WDS 客户端等多种无线模式，满足不同的应用需求，支持 2.5G 以太网口，灵活适用于不同的网络接入方案。本产品支持点对点，点对多点组网，能够有效解决点对多点网络下的网络冲突和隐藏节点问题，大幅提升整体网络性能，提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。

MX6021B-DE17能够为客户提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。融合了多项业界领先的核
心成果，确保多种场景下稳定、可靠传输及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，采用外置高增益广角扇区天线，是工业级无线基站网桥设备的理想选择。

产品特征

• 支持 IEEE 802.11an/ac/ax 标准
• 最高传输速率 1200Mbps
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，
• 实现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持 802.3bt 协议（POE+）
• 天线抱杆式安装，水平、垂直角度可调节
• 支持 2.5G 以太网口，适应多类型网络接入
• 防护等级达到 IP68，适应多种环境
• 天线增益 17dBi，最远传输距离 5km

产品规格

硬件规格
外壳	金属+PC
主机尺寸	262mm*194mm*72mm
主机净重	1680g
安装方式	抱杆式安装
防护等级	IP68
天线增益	17dBi
天线类型	90°扇区定向天线
传输距离	0～5km
供电方式	48V 1.25A POE
最大功耗(W)	<18W
最大发射功率	24dBm
接口(WAN)	100/1000Mbps/2.5GMbps
接口(LAN)	100/1000Mbps/2.5GMbps
按键	1*Reset键
指示灯	1*POWER 指示灯、1*5.8G 工作指示灯
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
安装套件	2 x RJ45 M25 PG 防水接头 1 x 扇区天线 1 x 抱杆式安装套件 1 x 48V 1.25A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格
工作协议	802.11 an/ac/ax
最高速率	1200Mbps
频率范围	5180~5320MHz、5745~5825MHz
信道宽度	20/40/80MHz
工作模式	WDS 接入点，WDS 客户端
安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
应用模式	AP、Client
配置管理	支持网页配置、支持 SNMP 管理
以太网软件特性	支持 IPv4/IPv6 双协议栈 1024-QAM、MU-MIMO、UL/DL OFDMA、Network processing unit (NPU)、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
动态频率选择	支持智能信道分析&自动最优信道选择，支持 5.8GHz DFS
智能带宽限速	支持基于 IP 和 MAC 的上下行速率限
物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
其他	定时重启，QoS，Watchdog
应用场景	无线视频监控（交通、城市、公安、油气田管道、森林防火防盗、小区等重点区域监控） 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖 运营商无线骨干网构建 农村信息化建设无线网络覆盖

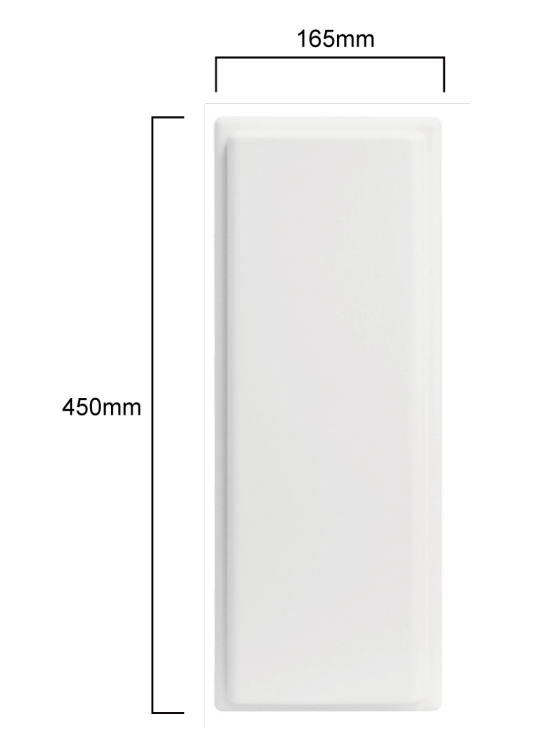

 产品尺寸

接口图示

天线辐射图

产品概述

MX4011B-DE29 是一款支持 IEEE 802.11a/n协议的室外远距离无线网桥，最远传输距离 50km，支持 MIMO 2*2 标准，最高速率300Mbps。 能够支持 WDS 接入点/WDS 客户端等多种无线模式，满足不同的应用需求，支持千兆以太网口，灵活适用于不同的网络接入方案。支持点对点，点对多点组网，能够有效解决点对多点网络下的网络冲突和隐藏节点问题，大幅提升整体网络性能，提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。

MX4011B-DE29能够为客户提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。产品融合了多项业界领先
的核心成 果，确保多种场景下稳定、可靠传输及高吞吐量性能表现。适用于农村 WISP，森林防火，固边工程等应用场景。

产品结构设计充分考虑到恶劣环境下的应用，设计符合IP68标准，采用外置高增益抛物面定向天线，是工业级无线基站网桥设备的理想选择。

产品特征

• 支持 IEEE 802.11a/n标准
• 最高传输速率 300Mbps
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持 802.3at 协议（POE）
• 天线抱杆式安装，水平、垂直角度可调节
• 支持千兆以太网口，适应多类型网络接入
• 防护等级达到 IP68，适应多种环境
• 天线增益 29dBi，超远距离传输，可以达到 50km

产品规格

硬件规格	主机尺寸(mm)	217x217x68mm
	净重(kg)	1.5kg
	安装方式	抱杆 30mm≤立杆直径≤50mm
	防护等级	IP66
	天线增益	29dBi
	天线波束宽度	水平角度6°垂直角度6°
	天线安装方式	抱杆 30mm≤立杆直径≤50mm
	天线尺寸(mm)	Ø600
	天线净重(kg)	2.26kg
	供电方式	48V POE+
	最大功耗(W)	15W
	平均功耗(W)	10W
	处理器	AR9344
	内存	64MB DRAM, 8MB Flash
	网络接口	1*10/100/1000Mbps
	射频接口	2*N 型接头
	最大发射功率	30dBm
	工作温度	-40℃~70℃
	存储温度	-40℃~85℃
	工作湿度	5%~95%RH 不凝结
	浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
	静电释放抗扰度	接触放电：4KV，空气放电：6KV
	抗风风速	150km/h
软件规格	工作协议	802.11a/n
	频率范围	5180~5320MHz、5745~5825MHz（中国） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美国 ） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿联酋） 5745~5805MHz（印度尼西亚） 频率范围：4920~6100MHz（使用时应遵循当地法律法规要求） *以上频率需特定版本支持
	工作模式	接入点，客户端，WDS接入点，WDS客户端
	安全配置	WPA2-PSK，隐藏SSID，IP/MAC过滤
	网络模式	网桥/路由
	配置管理	支持网页配置、支持AC远程管理、支持SNMP管理
	其他	定时重启，VLAN支持，QoS，Watchdog

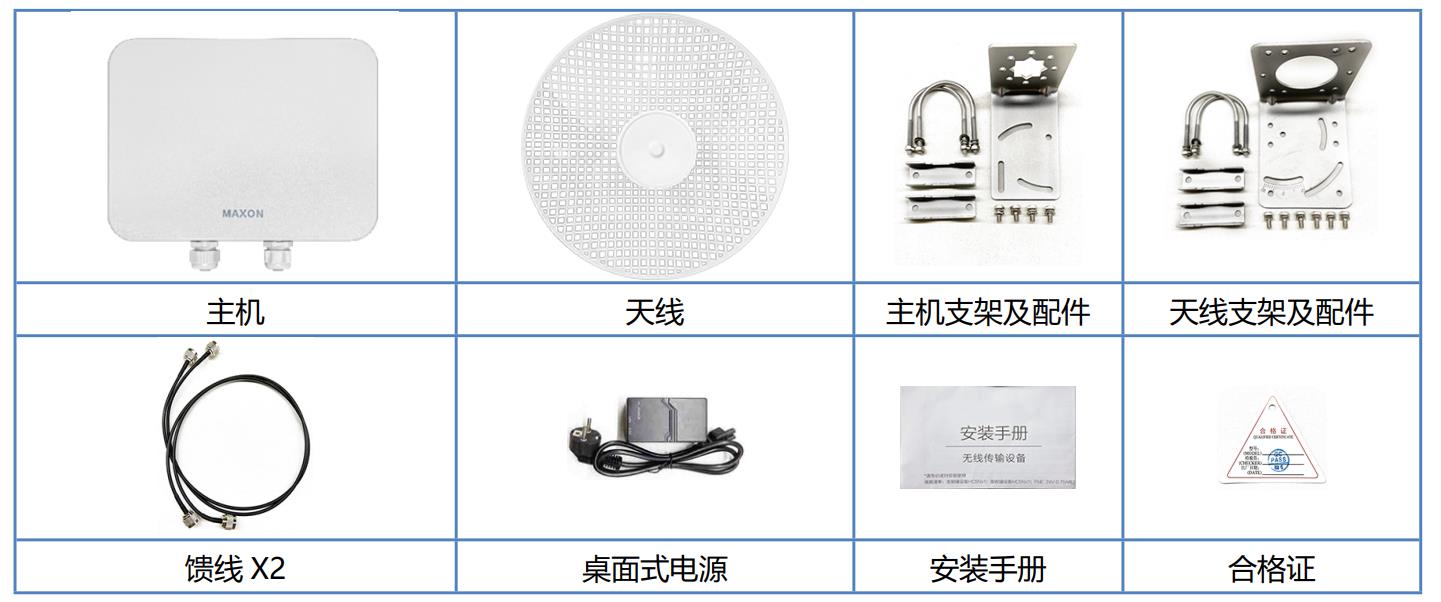

产品清单

应用拓扑示意图

射频参数

发射功率				接收灵敏度
	速率	功率	公差	速率	灵敏度	公差
11a/n	6 Mbps	27dBm	+/- 2dBm	6 Mbps	-91dBm	+/- 2dBm
	54 Mbps	24dBm	+/- 2dBm	54 Mbps	-72dBm	+/- 2dBm
	HT20 MCS0(合路)	30dBm	+/- 2dBm	HT20 MCS0	-91dBm	+/- 2dBm
	HT20 MCS7(合路)	27dBm	+/- 2dBm	HT20 MCS7	-70dBm	+/- 2dBm
	HT40 MCS0(合路)	30dBm	+/- 2dBm	HT40 MCS0	-88dBm	+/- 2dBm
	HT40 MCS7(合路)	27dBm	+/- 2dBm	HT40 MCS7	-68dBm	+/- 2dBm

*上表中合路功率为测试的单路功率+3dB

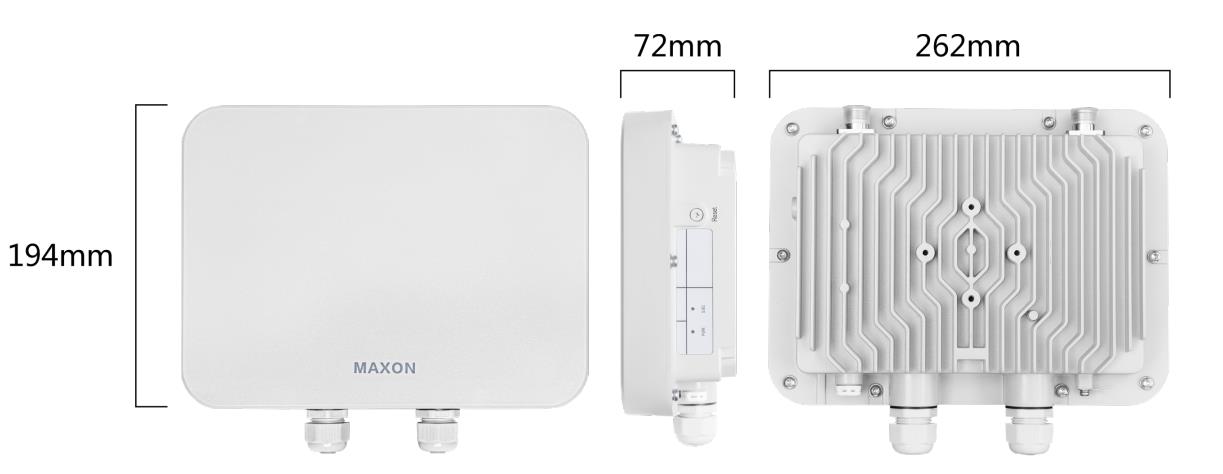

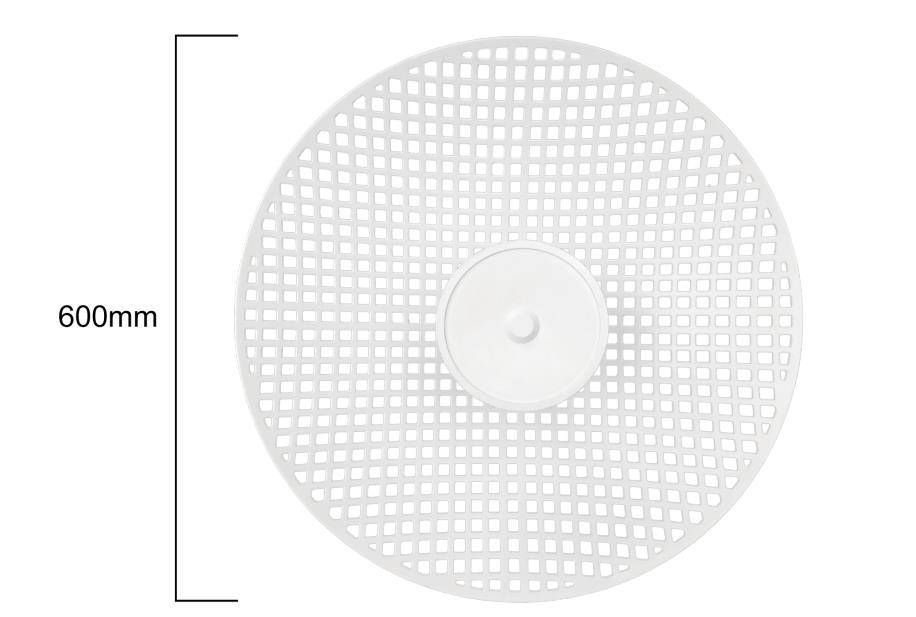

 产品尺寸

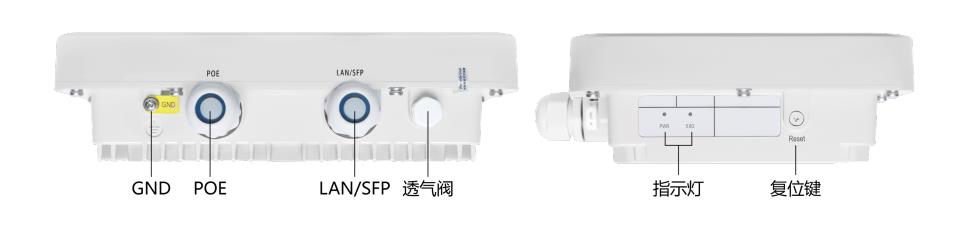

接口图示

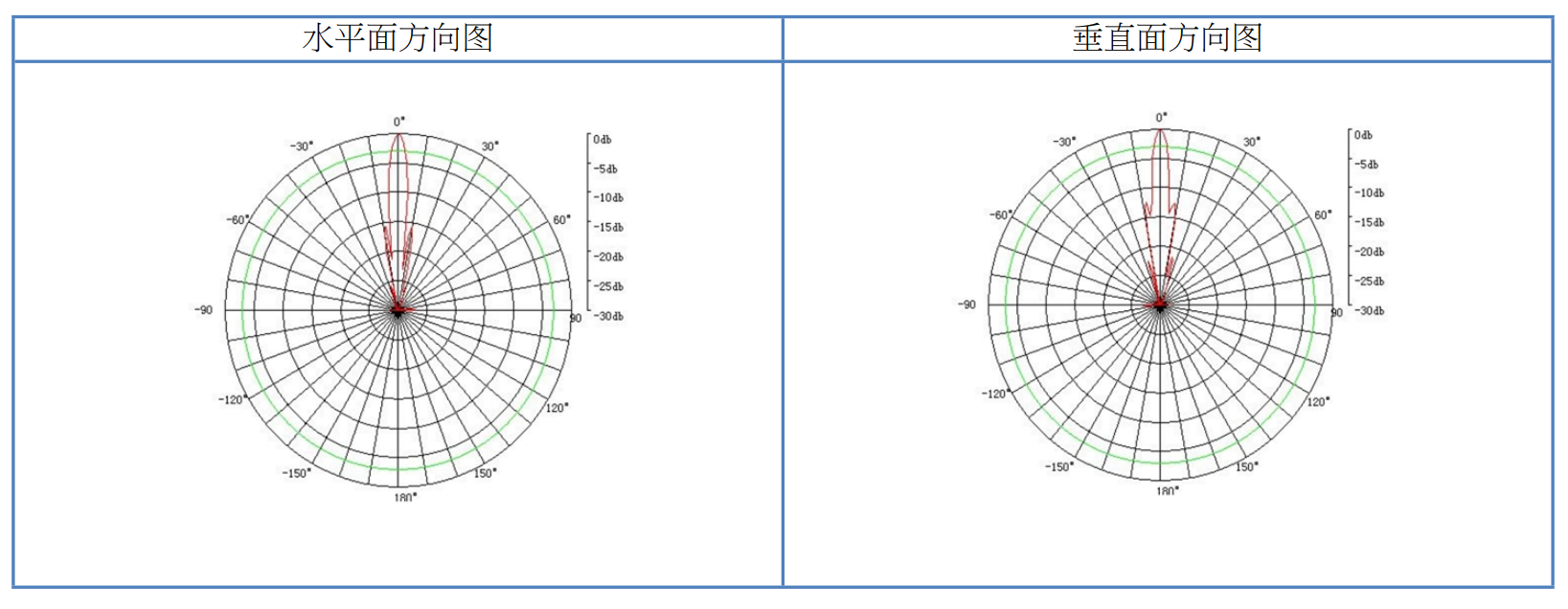

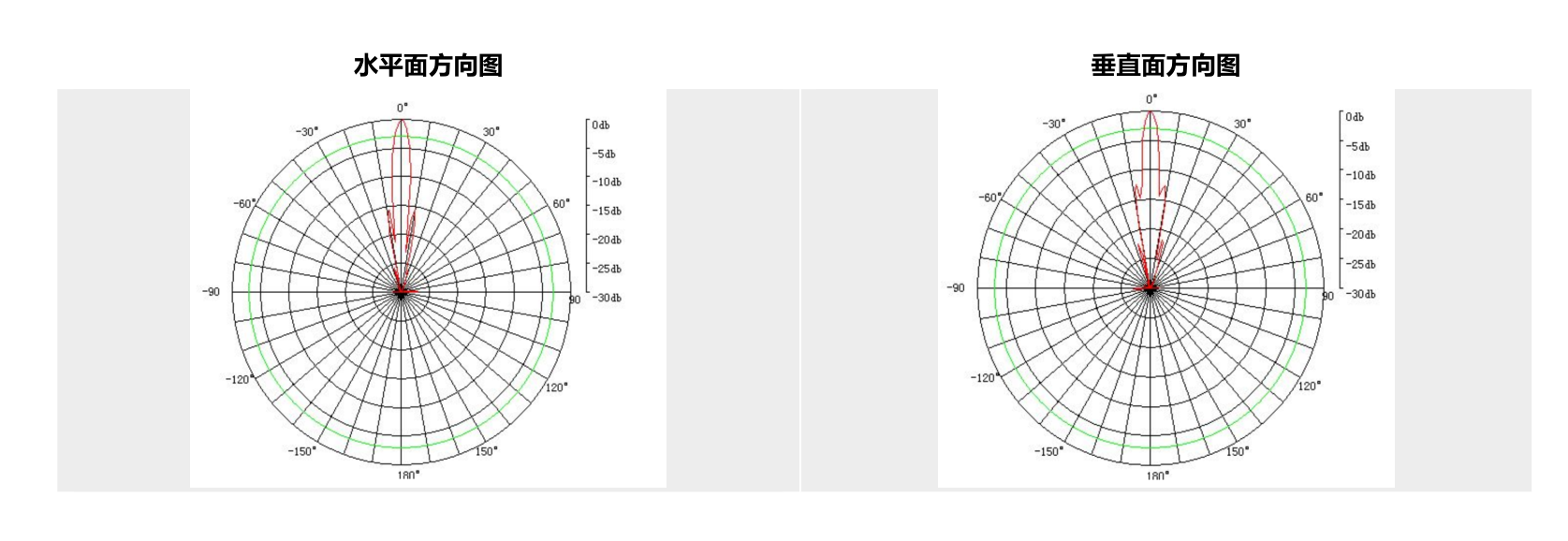

辐射方向图

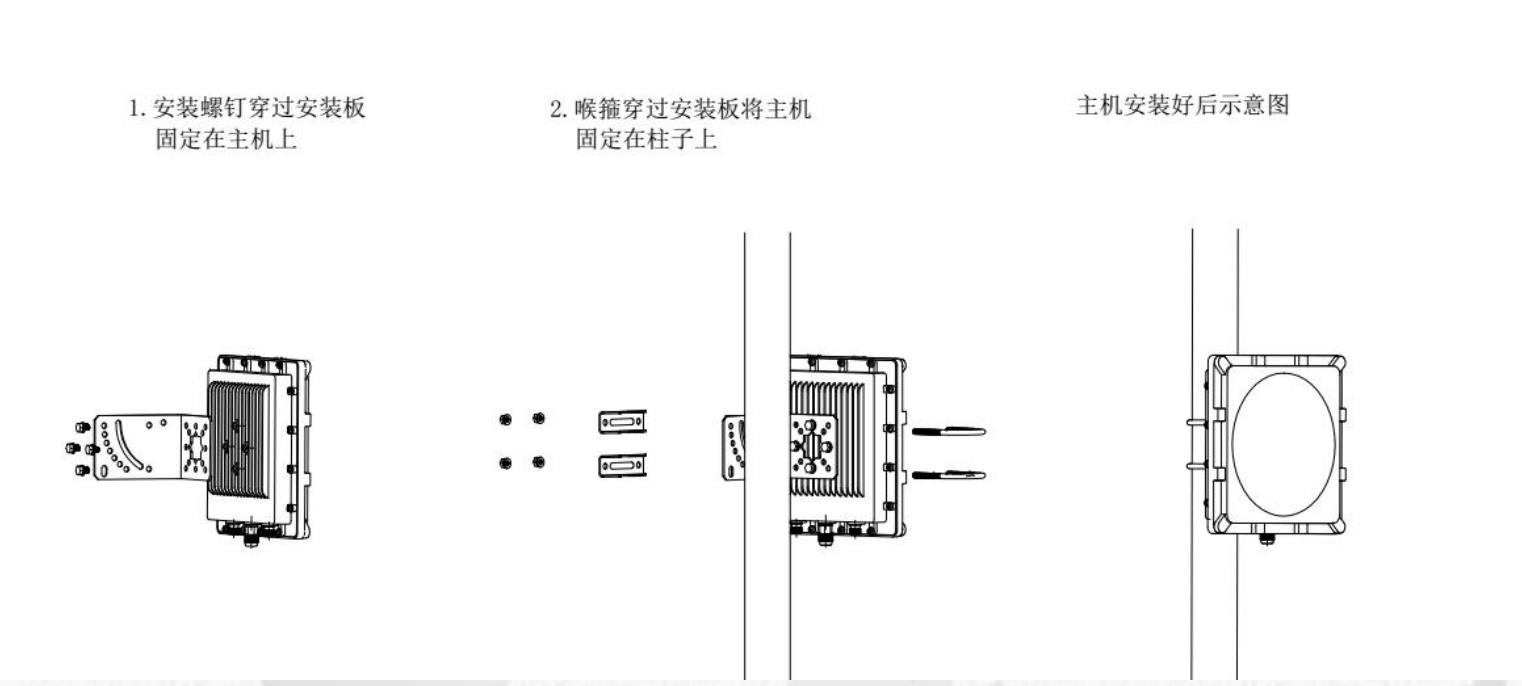

主机安装

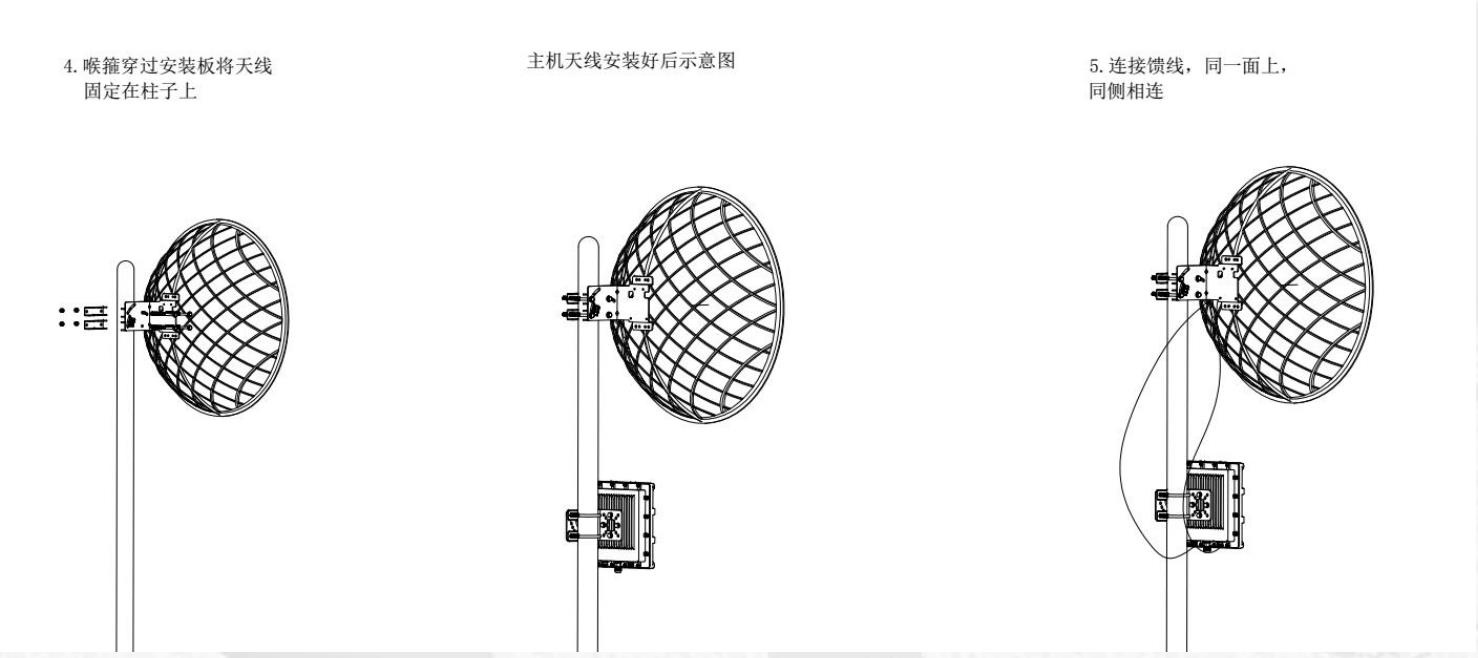

天线安装

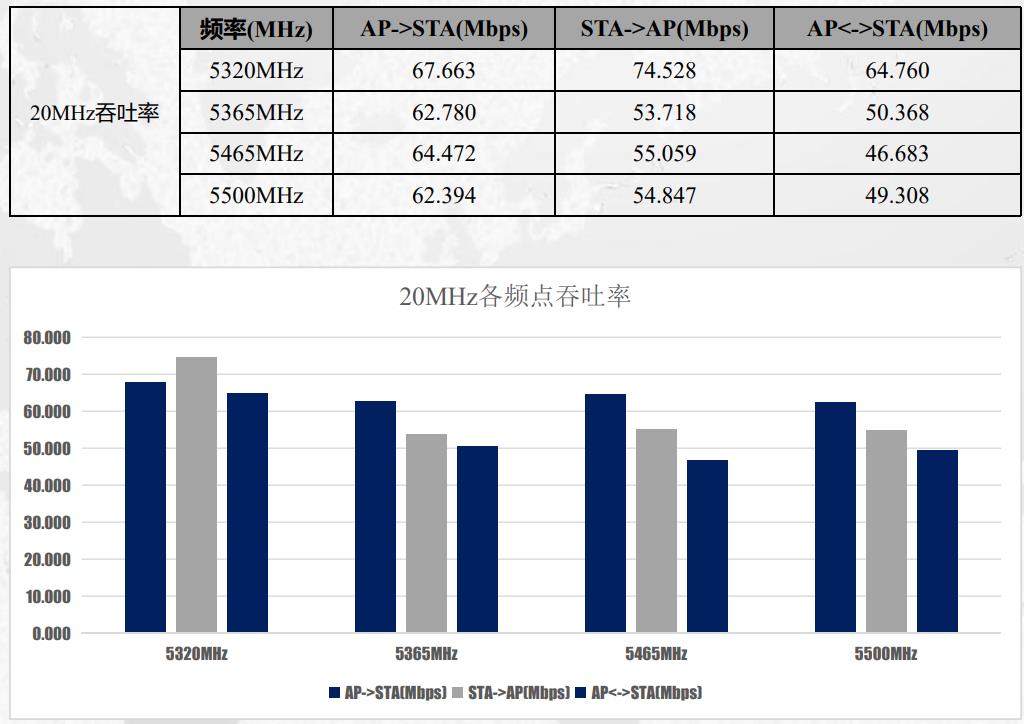

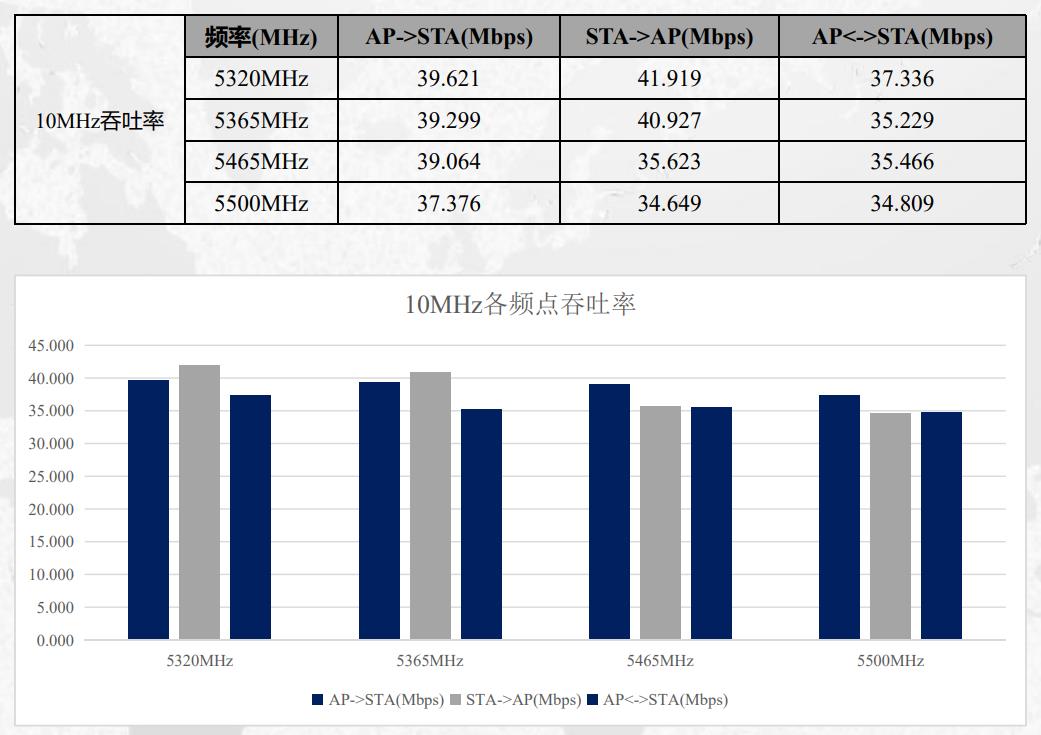

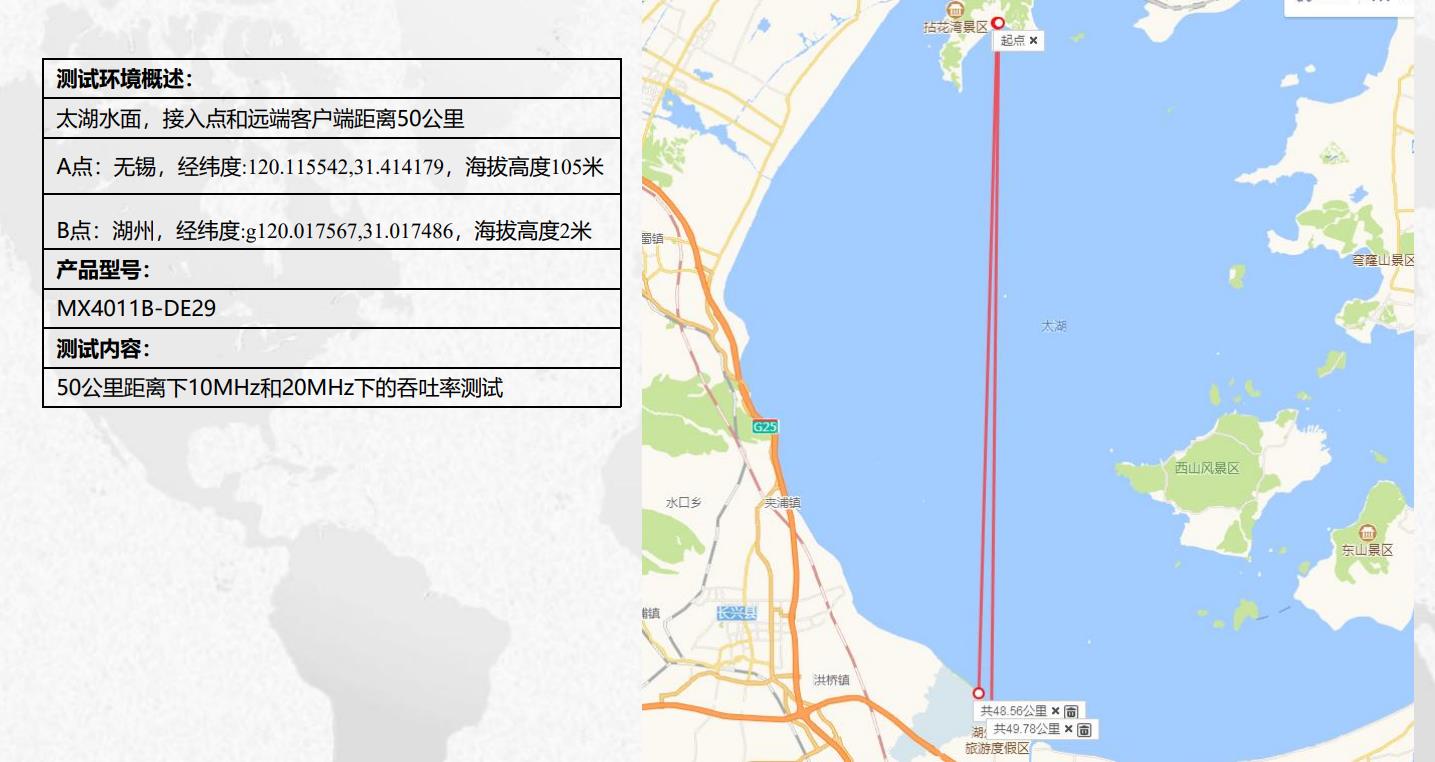

性能测试报告

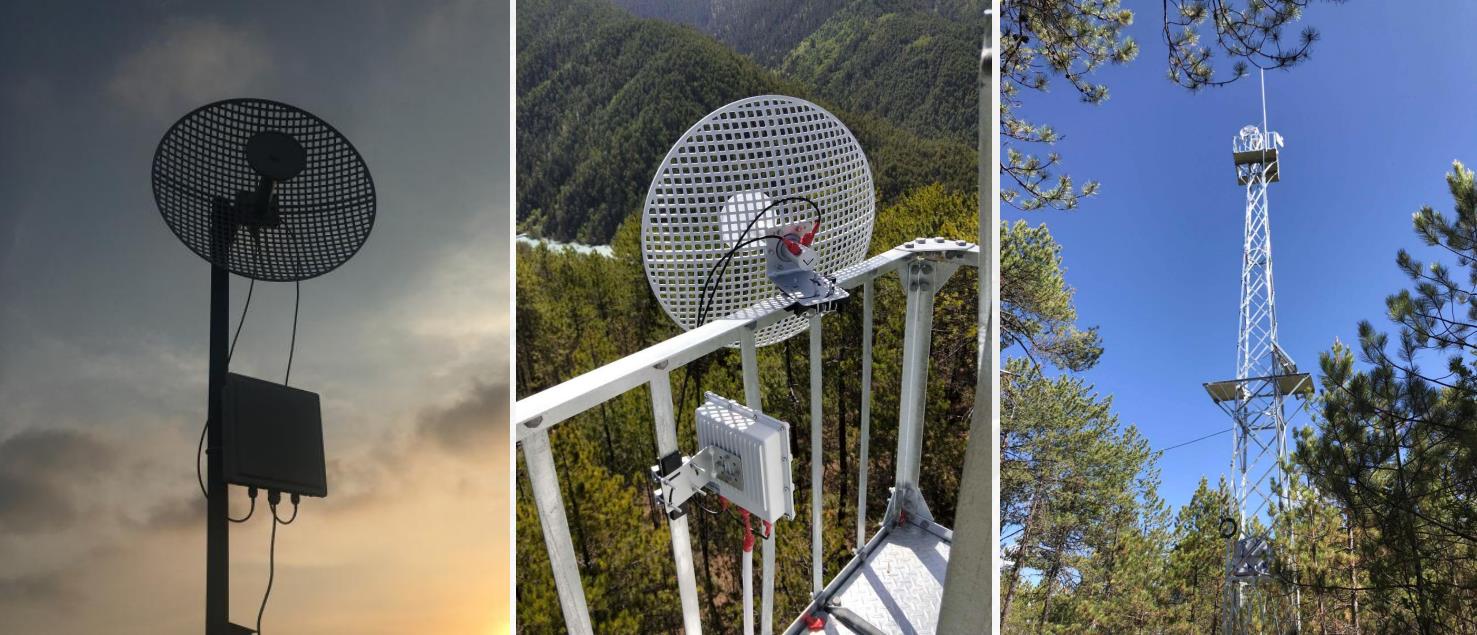

产品案例

产品概述

MX5012A-DI12 双频无线接入点，是一款支持 IEEE 802.11a/b/g/n/ac 协议的双频无线 AP，支持 MIMO 标准，最高速率1167Mbps，最高接入数量可达 128 个，支持 AP/Client 多种工作模式，满足不同的应用需求；采用 POE 远程供电，使网络部署更简单，采用千兆电口上行链路，保证无线高速传输；灵活适用于不同的网络接入方案。支持胖瘦一体，可根据实际组网需要进行灵活切换；同时支持无线探针定位功能，满足管廊、工厂、园区等智慧无线覆盖需求。支持无缝漫游技术，自动侦测并无缝切换，用户可在网络信号覆盖范围内，无感知漫游。

MX5012A-DI12 能够为客户提供稳定无线信号覆盖，确保客户享受稳定、高质量、便捷的无线网络服务；支持点对点、点对多点中继网桥，实现不便布线区域无线覆盖。产品融合了多项业界领先的核心成果，确保多种场景下稳定、可靠覆盖及高吞吐量性能表现。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，是工业级 Wi-Fi 覆盖设备的理想选择。

产品特征

• 支持 IEEE 802.11a/b/g/n/ac 标准
• 最高传输速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构
• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实
• 现语音、视频、或指定报文的优先传输，满足多种业务需求
• 支持网页管理，使得设备的安装维护更加便捷
• 支持无线控制器（AC）管理，实现远程集中配置与升级管理
• 支持 802.3at 协议（POE）
• 支持吸顶式安装、抱杆式安装，适应不同场景安装
• 支持千兆以太网口，适应多类型网络接入
• 防护等级达到 IP68，适应多种环境

产品规格

硬件规格
外壳	金属+PC
主机尺寸	262mm*194mm*72mm
主机净重	1480g
安装方式	吸顶式安装（标配）、抱杆式安装（选配）
防护等级	IP68
天线增益	12dBi
天线类型	内置双频定向天线
传输距离	0～500m
供电方式	48V 0.5A POE
最大功耗 (W)	<12W
最大发射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按键	1*Reset 键
指示灯	1*POWER 指示灯、1*2.4G 工作指示灯、1*5.8G 工作指示灯
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%~95%RH 不凝结
浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
静电释放抗扰度	接触放电：6KV，空气放电：8KV
安装套件	2 x M25 PG 防水接头
	1 x 吸顶式安装套件
	1 x 48V 0.5A POE 适配器
	1 x AC 电源线
	1 x 产品使用说明书
	1 x 产品合格证&保修卡
软件规格
工作协议	802.11 a/b/g/n/ac
最高速率	1167Mbps
频率范围	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道宽度	20/40/80MHz
工作模式	接入点，客户端，WDS 接入点，WDS 客户端
安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
应用模式	AP、Client
配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
以太网软件特性	支持 IPv4/IPv6 双协议栈
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的无缝漫游
动态频率选择	支持智能信道分析&自动最优信道选择
	支持 5.8GHz DFS
智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
定位服务	支持无线探针功能，对接定位服务器，可满足智慧管廊、智慧工厂等场景下的定位需求
其他	定时重启，QoS，Watchdog
应用场景	企业无线覆盖，综合管廊覆盖，智慧园区无线覆盖，智能工厂无线覆盖，智慧景区无线覆盖，数字化仓储无线覆盖，高教、普教校园无线覆盖

产品尺寸

接口图示

吸顶式安装图示

吸顶式安装步骤：

1、使用4颗M4x30的自攻螺丝将吸顶支架固定在墙壁上；

2、使用4颗M4x10螺丝将安装支架固定在整机上；

3、将装好安装支架的整机沿着吸顶支架的导槽推进，并最终与吸顶支架的耳朵碰到一起无法推进，用M3x8螺丝固定。

吸顶式安装天线辐射图

应用场景

产品规格

MX5011B-DE29 是一款支持 IEEE 802.11an/ac 协议的室外远距离无线网桥，最远传输距离 20km，支持 MIMO 2*2 标准，最高速率 867Mbps。 能够支持 WDS 接入点/WDS 客户端等多种无线模式，满足不同的应用需求，支持千兆以太网口，灵活适用于不同的网络接入方案。支持点对点，点对多点组网，能够有效解决点对多点网络下的网络冲突和隐藏节点问题，大幅提升整体网络性能，提供稳定无
线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。

MX5011B-DE29 能够为客户提供稳定无线信号传输，确保客户享受稳定、高质量、便捷的无线网络服务。产品融合了多项业界领先的核心成 果，确保多种场景下稳定、可靠传输及高吞吐量性能表现。适用于农村 WISP，森林防火，固边工程等应用场景。产品结构设计充分考虑到恶劣环境下的应用，设计符合 IP68 标准，采用外置高增益抛物面定向天线，是工业级无线基站网桥设备的理想选择。

产品特征

• 支持 IEEE 802.11a/n/ac 标准

• 最高传输速率 867Mbps

• 支持智能 QoS 功能，通过强大的报文识别、优先级设定、优先级调度功能，实现语音、视频、或指定报文的优先传输，满足多种业务需求

• 系统支持主备双固件切换，双固件分区自动同步备份、系统故障自动检测切换，增强设备稳定性，实现系统故障自动恢复功能

• 支持网页管理，使得设备的安装维护更加便捷

• 支持 802.3af 协议（POE）

• 支持杆架式安装，水平、垂直角度可调节

• 支持千兆以太网口/SFP，适应多类型网络接入

• 防护等级达到 IP68，适应多种环境

        *无线控制器需要另行购买

产品规格

硬件规格	外壳	金属+PC
	主机尺寸(mm)	262mm*194mm*72mm
	净重(kg)	1450g
	安装方式	杆架式安装
	防护等级	IP68
	天线尺寸	Φ600mm
	天线增益	29dBi
	天线类型	内置定向天线
	传输距离	0～20km
	供电方式	48V 0.5A POE
	最大功耗(W)	12W
	最大发射功率	27dBm
	接口 (WAN)	10/100/1000Mbps
	接口 (LAN)	10/100/1000Mbps or 1000Mbps SFP
	按键	1*Reset 键
	指示灯	1*POWER 指示灯、1*系统指示灯、1*5.8G 工作指示灯
	工作温度	-40℃~70℃
	存储温度	-40℃~85℃
	工作湿度	5%~95%RH 不凝结
	浪涌抗扰度	POE/GE：共模 4KV，差模 2KV
	静电释放抗扰度	接触放电：6KV，空气放电：8KV
	安装套件	2 x RJ45 M25 PG 防水接头（可选 SFP 防水接头） 1 x 吸顶式安装套件 1 x 48V 0.5A POE 适配器 1 x AC 电源线 1 x 产品使用说明书 1 x 产品合格证&保修卡
软件规格	工作协议	802.11 a/n/ac
	最高速率	867Mbps
	频率范围	5180~5320MHz、5745~5825MHz
	信道宽度	20/40/80MHz
	工作模式	WDS 接入点，WDS 客户端
	安全配置	WPA2-PSK，隐藏 SSID，IP/MAC 过滤
	应用模式	WDS 接入点，WDS 客户端
	配置管理	支持网页配置、支持 AC 远程管理、支持 SNMP 管理
	以太网软件特性	支持 IPv4/IPv6 双协议栈 DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
	动态频率选择	支持智能信道分析&自动最优信道选择 支持 5GHz DFS
	智能带宽限速	支持基于 IP 和 MAC 的上下行速率限制
	物联网扩展	预留 UART 接口，支持蓝牙、ZigBee、UWB 等物联网应用扩展
	其他	定时重启，QoS，Watchdog
	应用场景	无线视频监控（交通、城市、公安、油气田管道、森林防火防盗、小区等重点区域监控） 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖 运营商无线骨干网构建 农村信息化建设无线网络覆盖

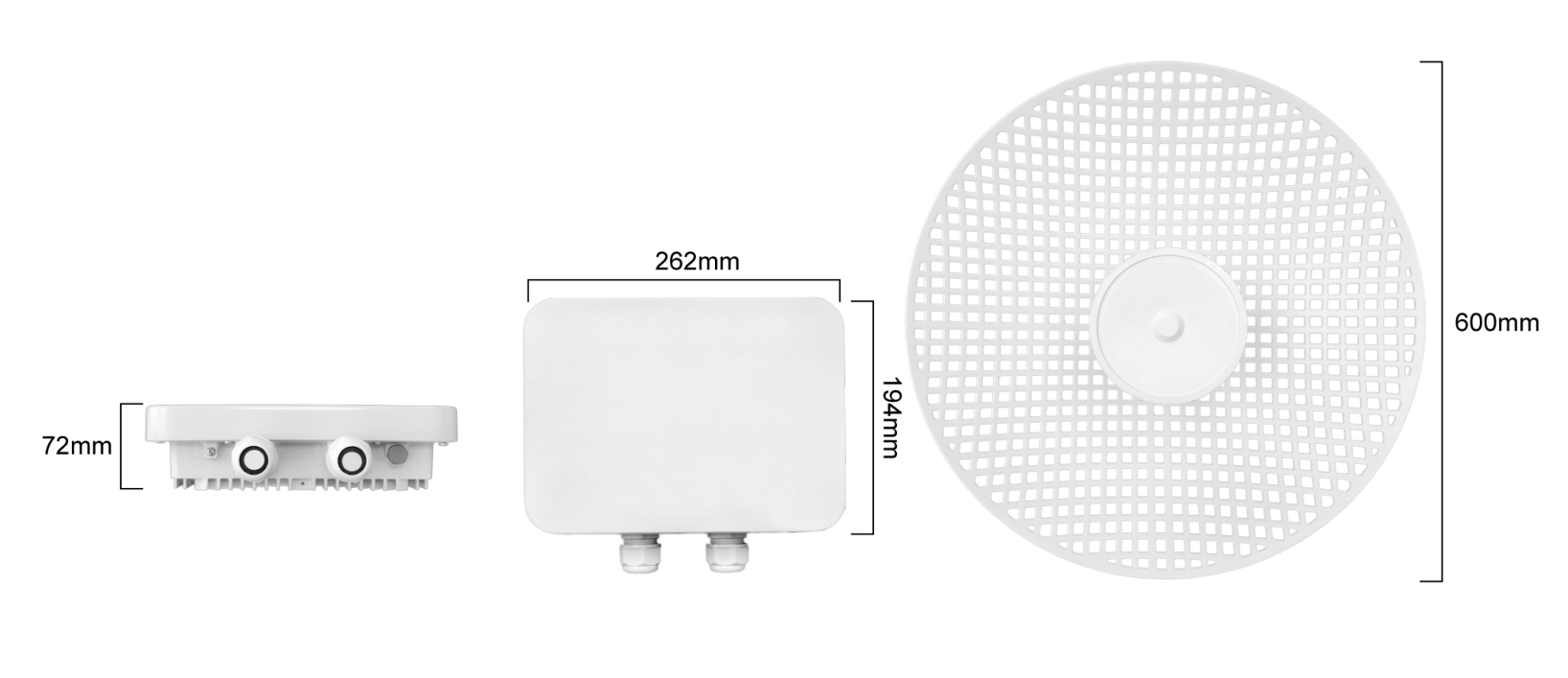

产品尺寸

接口图示

天线辐射图
